ХоббитТ стационарный многоканальный газоанализатор исп

ХОББИТ-Т газоанализатор стационарный многоканальный автоматический с цифровой индикацией

Цена на ХОББИТ-Т: по запросу
цена на модификации ХОББИТ-Т

Наличие ХОББИТ-Т на складе: уточняйте у наших специалистов

Техническая документация на ХОББИТ-Т:

Стационарный многоканальный автоматический газоанализатор Хоббит-Т с цифровой индикацией показаний и его модификации предназначаются для:
измерения содержания токсичных газов в воздухе рабочей зоны:
— Хоббит-Т-CO — оксид углерода CO;
— Хоббит-Т-H2S — сероводород H2S;
— Хоббит-Т-SO2 — диоксид серы SO2;
— Хоббит-Т-Cl2 — хлор Cl2;
— Хоббит-Т-HF — фтористый водород HF;
— Хоббит-Т-NH3 — аммиак NH3;
— Хоббит-Т-CO2 — углекислый газ CO2;
измерения содержания горючих газов в воздухе рабочей зоны:
— Хоббит-Т-CH4 — метан CH4;
— Хоббит-Т-C3H8 — пропан C3H8;
— Хоббит-Т-C6H14 — гексан C6H14;
— Хоббит-Т-H2 — водород H2;
измерения содержания кислорода в воздухе рабочей зоны:
— Хоббит-Т-O2 — кислород O2;
измерения содержания метана и угарного газа в воздухе рабочей зоны:
— Хоббит-Т-CH4-CO — метан CH4, оксид углерода CO.
Кроме того, газоанализатор стационарного типа Хоббит-Т может одновременно измерять указанные виды газов в различных комбинациях и любым количеством каналов, не превышающих 16 датчиков. Также предназначается для сигнализации о выходе содержания газа (кислорода) за допустимые пределы, включения принудительной вентиляции, светозвукового оповещения и обеспечения безопасных условий труда, использования в противоаварийных системах защиты.

Область применения газоанализатора Хоббит-Т

Данное устройство может использоваться при различных работах в производственных помещениях, которые оборудованы газогорелочными устройствами (промышленные котельные, топочные и т.д.), автозаправки и другие промышленные помещения, где необходим контроль загазованности горючих газов. Газоанализатор используется в канализационных насосных станциях, на предприятиях, которые работают с морозильными камерами, в химических производствах, которые изготовливают синтетические продукты, на парковках, закрытых стоянках, паркингах и т.д.

Описание стационарного многоканального газоанализатора Хоббит-Т с цифровой индикацией

Работа стационарного газоанализатора ХОББИТ-Т основана на измерении токов термокаталитических (при измерении содержания суммы горючих газов), электрохимических или оптических (при измерении содержания диоксида углерода) чувствительных элементов (сенсоров). Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю.

Стационарный газоанализатор ХОББИТ-Т состоит из блоков датчиков (их количество зависит от числа точек контроля) и блока индикации. Для управления внешними исполнительными устройствами (ИУ) предусмотрено включение в комплект поставки блока (блоков) коммутации.

Стационарный газоанализатор в течение 10 минут выдерживает перегрузку по концентрации в соответствии с графой 2 таблицы 1, с восстановлением показаний после снятия перегрузки через 30 минут.

Блок индикации газоанализатора ХОББИТ-Т обеспечивает:
— непосредственный отсчёт результатов измерения в цифровой форме с индикацией единиц измерения (см. таблицу 1), химической формулы контролируемого газа и номера канала. Номинальная цена единицы наименьшего разряда приведена в графе 5 таблицы 1;
— диалоговый режим и вывод на дисплей сообщений об ошибках при обработке и калибровке критических ситуаций;
— раздельную для каждого канала измерения светодиодную сигнализацию превышения заданных порогов загазованности и неисправности канала измерения, дублируемую встроенным звуковым сигналом;
— выдачу управляющих сигналов в блок коммутации.

Блок коммутации газоанализатора ХОББИТ-Т предназначен для управления внешними исполнительными устройствами и обеспечивает коммутацию тока не более 1 А, при напряжении 220 В, 50 Гц.

Стационарные газоанализаторы ХОББИТ-Т производятся в трёх версиях комплектации:
— «Универсальная» — прибор допускает соединение блоков датчиков как «гирляндой» так и «звездой». Комплектуется внешними блоками нагрузочных сопротивлений, на блоках датчиков установлено два разъёма (второй используется для трансляции линии связи);
— «Минимальная» — прибор допускает соединение блоков датчиков только «звездой». Нагрузочные сопротивления встроены в блоки датчиков. На блоках датчиков установлен один разъём;
— «Взрывозащищенная» (за исключением моделей с креплением на DIN-рейку) — в комплекте с прибором входит датчик с блоком искрозащиты «Хоббит-ТВ», соединение только «звездой» (нагрузочный резистор — встроенный).

Стационарные многокомпонентные газоанализаторы Хоббит-Т с цифровой индикацией делятся на шесть основных модификации:
— общепромышленное исполнение И21 (до 16 каналов);
— общепромышленное исполнение И21 для канализационных-насосных станций (до 16 каналов);
— взрывобезопасное исполнение И21Ex (до 16 каналов);
— общепромышленное исполнение И22Д0 с креплением на DIN-рейку, без индикации (до 2 каналов);
— общепромышленное исполнение И22Д1 с креплением на DIN-рейку, с индикацией (до 2 каналов);
— общепромышленное исполнение И22Д2 с креплением на DIN-рейку, с графическим дисплеем (до 4 каналов).

Отличительной особенностью газоанализаторов общепромышленого исполнения И21 и И21 для канализационных-насосных станций (КНС) является установленный сенсор, устойчивый к влаге и агрессивной среде.

Хоббит-Т стационарный многоканальный газоанализатор исп. И21

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Количество каналов: 16

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, C6H14 Гексан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HF Гидрофторид (Фтороводород), NH3 Аммиак, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 12

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 39950,00-348902,00 руб.

Описание

Газоанализаторы серии Хоббит-Т в исполнении И21 предназначены для контроля недостаточного или избыточного содержания кислорода в воздухе рабочей зоны, а также для контроля опасной загазованности горючими или токсичными газами.

Набор измеряемых газов и количество каналов контроля задаются потребителем при заказе газоанализатора. Один измерительный канал обеспечивает контроль одного из вышеперечисленных газов в одной точке рабочей зоны. Максимальное число каналов – 16.

Газоанализатор состоит из блоков датчиков (по количеству каналов измерения, от 1 до 16) и блока индикации показаний. Для управления внешними исполнительными устройствами в комплект поставки могут быть включены блоки коммутации.

Стационарный газоанализатор Хоббит-Т в исполнении И21 обеспечивает непосредственный отсчет результатов измерения в цифровой форме с индикацией единиц измерения (мг/м 3 , или мг/дм 3 , или об.%), химической формулы контролируемого газа, номера канала.

На дисплей стационарного газоанализатора также выводятся сообщения об ошибках, индицируется цифровой диалоговый режим при калибровке и обработке критических ситуаций.

На каждый канал анализатора измерения предусмотрен токовый выход (0-5 мА или 4-20 мА), предусмотрена возможность связи с компьютером с помощью последовательного интерфейса.

Обеспечивается для каждого канала измерения раздельная светодиодная сигнализация превышения заданных пороговых уровней загазованности и дублирование ее встроенным звуковым сигналом.

Кроме того, обеспечивается раздельная для каждого канала измерения светодиодная сигнализация неисправности канала измерения, дублируемая звуковым сигналом.

Для каждого канала измерения предусмотрена возможность управления внешними исполнительными устройствами при помощи контактов реле (блок коммутации).

Принцип действия газоанализатора основан на измерении токов электрохимических (для O2 и токсичных газов), термокаталитических (для суммы горючих газов) или оптических (для CO2) чувствительных элементов. Ток сенсора пропорционален парциальному давлению измеряемого газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю.

Блок датчика газоанализатора предназначен для преобразования парциального давления измеряемого газа в электрический сигнал, передаваемый в блок цифровой индикации. В блоке датчика расположен сенсор со схемой усилителя и контроллер, обеспечивающий аналого-цифровое преобразование сигнала и передачу последовательного двоичного кода по линии связи на блок индикации показаний. Блок датчика размещен в малогабаритном корпусе с кронштейном и предназначен для крепления на стене.

Блок индикации газоанализатора Хоббит-Т в исполнении И21


Блок индикации стационарного газоанализатора Хоббит-Т в исполнении И21

Блок индикации газоанализатора многоканального выполняет следующие функции: формирование питающих напряжений блоков датчиков; прием и обработку сигналов блоков датчиков; отображение результатов измерений на дисплее; формирование сигналов предупреждения о достижении заданных уровней загазованности (светодиодная и звуковая сигнализация), формирование сигналов токовых выходов; формирование сигналов управления блоками коммутации; связь с компьютером для изменения настроек, калибровки и считывания информации; выбор режима работы дисплея и управление встроенными функциями газоанализатора с помощью кнопок на лицевой панели блока индикации показаний; обеспечение диалогового режима при калибровке газоанализатора.

Блок индикации размещен в металлическом корпусе с двумя кронштейнами для крепления к щиту или стене.

Результаты измерений выводятся на жидкокристаллический дисплей. При числе каналов два и более, измеренные значения концентраций на дисплей выводятся поочередно циклически, начиная с первого канала. На цифровом дисплее отображается номер канала и химическая формула измеряемого газа в верхней строке, измеренная концентрация газа и единицы измерения – в нижней строке. Предусмотрен режим ручного выбора просматриваемого канала.

Для сигнализации о достижении пороговых значений загазованности или неисправности каналов измерения в блоке индикации установлены устройство звукового оповещения и светодиодное табло. Для каждого канала измерения имеются светодиоды на каждый заданный порог и светодиод «Авария». Зажигание любого светодиода дублируется звуковым сигналом.

В блоке индикации для каждого канала измерения имеется токовый выход: 0-5 мА (стандартно) или 4-20 мА (по заказу).

Блок коммутации стационарных анализаторов газа Хоббит-Т в исполнении И21

Блок коммутации предназначен для управления внешними исполнительными устройствами (пускателями двигателей вентиляторов, сирен и проч.). Блоки коммутации БР-10 могут быть изготовлены с различным количеством реле (от 1 до 10, для разного числа подключаемых внешних устройств). Если требуется подключить более 10 устройств, то используется несколько блоков коммутации. Сигналы, управляющие работой блоков коммутации, подаются с блока индикации последовательно: с блока индикации на первый блок коммутации, с первого блока коммутации на второй и т. д.

Блок коммутации не входит в стандартный комплект поставки.

Читать еще:  Чем утеплить столбчатый фундамент

Конструктивно блок коммутации типа БР-10 выполняется в унифицированном корпусе для крепления на DIN-рейку. В блоках коммутации используются реле, «сухие» контакты которых выведены на клеммную колодку на лицевой панели блока. Нагрузочная способность контактов реле: 1А, 220В.

Для подключения одного внешнего устройства на клеммной колодке блока коммутации имеются следующие клеммы «сухих» контактов реле: нормально разомкнутый контакт; переключаемый контакт; нормально замкнутый контакт.

В первом блоке коммутации расположены выходы управления двумя внешними устройствами, общими для всех каналов газоанализатора: «АВАРИЯ» — для реагирования на неисправность какого-либо канала измерения; «СИРЕНА» — для подключения внешнего звукового устройства, дублирующего встроенный источник звука.

Все прочие выходы управления дублируют состояние пороговых устройств блока индикации, переключающихся при превышении концентрацией контролируемого газа заданных порогов: зажигание светодиода «КАНАЛ №.. ПОРОГ №..» на блоке индикации дублируется переключением соответствующего выхода блоке коммутации — «КАНАЛ №.. ПОРОГ №..».

Блоки коммутации БР-10 позволяют программировать работу реле по определенным условиям. Программирование осуществляется изготовителем по заданию заказчика, либо заказчиком самостоятельно при помощи специального ПО, поставляемого по заказу.

Блоки газоанализатора Хоббит-Т в исполнении И21 соединяются четырехпроводными кабелями с сечением медного провода не менее 0,75 мм 2 . Рекомендуемые марки кабеля: ПВС 4х0,75 или LIYY 4х0,75.

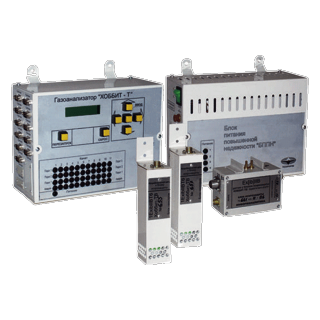

Хоббит-Т исп. И21:Ex газоанализаторы стационарные многоканальные взрывозащищенные

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Количество каналов: 16

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, C6H14 Гексан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HF Гидрофторид (Фтороводород), NH3 Аммиак, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 12

Маркировка взрывозащиты: 1ExibIIBT6

Цена (без учета НДС): 20256,00-258345,00 руб.

Описание

Газоанализаторы серии «Хоббит-Т» в исполнении И21:Ex предназначены для контроля недостаточного или избыточного содержания кислорода в воздухе рабочей зоны, а также для контроля опасной загазованности горючими или токсичными газами во взрывоопасных зонах помещений и наружных установок.

Набор измеряемых газов и количество каналов контроля задаются потребителем при заказе газоанализатора Хоббит-Т в исполнении И21:Ex. Один измерительный канал обеспечивает контроль одного из вышеперечисленных газов в одной точке рабочей зоны. Максимальное число каналов – 16.

Стационарный газоанализатор серии «Хоббит-Т» в исполнении И21:Ex состоит из взрывозащищенных датчиков типа «Хоббит-ТВ» (по количеству каналов измерения, от 1 до 16) и блока индикации. Для управления внешними исполнительными устройствами в комплект поставки могут быть включены блоки коммутации. Кроме того, данное исполнение имеет блоки питания повышенной надежности (БППН). Если количество взрывозащищенных каналов измерения не превышает 4-х, то БППН встроен в блок индикации. Если превышает, то БППН изготавливается в отдельном корпусе.

Взрывозащищенные датчики типа «Хоббит-ТВ» состоят из блока сенсоров и блока искрозащиты. Они соответствуют требованиям ГОСТ Р 51330.10-2005 и ГОСТ Р 51330.0-2005, имеют вид взрывозащиты типа «искробезопасная электрическая сеть» с уровнем «взрывобезопасный». Маркировка блока искрозащиты – [Exib]IIB, блока сенсоров электрохимического принципа действия — 1ExibIIBT6, блока сенсоров термокаталитического и оптического принципа действия — 1ExibdIIBT6.

Стационарный газоанализатор Хоббит-Т в исполнении И21:Ex обеспечивает непосредственный отсчет результатов измерения в цифровой форме с индикацией единиц измерения (мг/м3, или мг/дм3, или об.%), химической формулы контролируемого газа, номера канала.

На дисплей также выводятся сообщения об ошибках, индицируется диалоговый режим при калибровке и обработке критических ситуаций.

На каждый канал измерения предусмотрен токовый выход (0-5 мА или 4-20 мА), предусмотрена возможность связи с компьютером с помощью последовательного интерфейса.

Обеспечивается для каждого канала измерения раздельная светодиодная сигнализация превышения заданных пороговых уровней загазованности и дублирование ее встроенным звуковым сигналом.

Кроме того, обеспечивается раздельная для каждого канала измерения светодиодная сигнализация неисправности канала измерения, дублируемая звуковым сигналом.

Для каждого канала измерения газоанализатора Хоббит-Т в исполнении И21:Ex предусмотрена возможность управления внешними исполнительными устройствами при помощи контактов реле (блок коммутации).

Принцип действия газоанализатора Хоббит-Т в исполнении И21:Ex основан на измерении токов электрохимических (для O2 и токсичных газов), термокаталитических (для суммы горючих газов) или оптических (для CO2) чувствительных элементов. Ток сенсора пропорционален парциальному давлению измеряемого газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю.

Блок сенсоров датчика «Хоббит-ТВ» предназначен для преобразования парциального давления измеряемого газа в электрический сигнал, передаваемый в блок индикации. В блоке сенсоров расположен сенсор со схемой усилителя и контроллер, обеспечивающий аналого-цифровое преобразование сигнала и передачу последовательного двоичного кода по линии связи на блок индикации. Блок сенсоров размещен в малогабаритном корпусе с кронштейном и предназначен для крепления на стене.

Блок искрозащиты датчика «Хоббит-ТВ» обеспечивает гальваническую развязку цепей, находящихся во взрывоопасной зоне, и блока индикации. Преобразует питающую и сигнальную линии в искробезопасные, пригодные для подключения блока сенсоров датчика «Хоббит-ТВ». Корпус блока искрозащиты изготавливается для крепления на шине заземления шириной 41 мм тремя резьбовыми шпильками.

Для исполнения И21:Ex (взрывозащищенного) соединение датчиков возможно только «звездой».

Блок индикации газоанализатора Хоббит-Т в исполнении И21:Ex выполняет следующие функции: формирование питающих напряжений блоков датчиков; прием и обработку сигналов блоков датчиков; отображение результатов измерений на дисплее; формирование сигналов предупреждения о достижении заданных уровней загазованности (светодиодная и звуковая сигнализация), формирование сигналов токовых выходов; формирование сигналов управления блоками коммутации; связь с компьютером для изменения настроек, калибровки и считывания информации; выбор режима работы дисплея и управление встроенными функциями газоанализатора с помощью кнопок на лицевой панели блока индикации; обеспечение диалогового режима при калибровке газоанализатора.

Блок индикации размещен в металлическом корпусе с двумя кронштейнами для крепления к щиту или стене.

Результаты измерений выводятся на жидкокристаллический дисплей. При числе каналов два и более, измеренные значения концентраций на дисплей выводятся поочередно циклически, начиная с первого канала. На дисплее отображается номер канала и химическая формула измеряемого газа в верхней строке, измеренная концентрация газа и единицы измерения – в нижней строке. Предусмотрен режим ручного выбора просматриваемого канала.

Для сигнализации о достижении пороговых значений загазованности или неисправности каналов измерения в блоке индикации установлены устройство звукового оповещения и светодиодное табло. Для каждого канала измерения имеются светодиоды на каждый заданный порог и светодиод «Авария». Зажигание любого светодиода дублируется звуковым сигналом.

В блоке индикации для каждого канала измерения имеется токовый выход: 0-5 мА (стандартно) или 4-20 мА (по заказу).

Блок коммутации газоанализатора Хоббит-Т в исполнении И21:Ex предназначен для управления внешними исполнительными устройствами (пускателями двигателей вентиляторов, сирен и проч.). Блоки коммутации БР-10 могут быть изготовлены с различным количеством реле (от 1 до 10, для разного числа подключаемых внешних устройств). Если требуется подключить более 10 устройств, то используется несколько блоков коммутации. Сигналы, управляющие работой блоков коммутации, подаются с блока индикации последовательно: с блока индикации на первый блок коммутации, с первого блока коммутации на второй и т.д.

Конструктивно блок коммутации типа БР-10 выполняется в унифицированном корпусе для крепления на DIN-рейку. В блоках коммутации используются реле, «сухие» контакты которых выведены на клеммную колодку на лицевой панели блока. Нагрузочная способность контактов реле: 1А, 220В.

Для подключения одного внешнего устройства на клеммной колодке блока коммутации имеются следующие клеммы «сухих» контактов реле: нормально разомкнутый контакт; переключаемый контакт; нормально замкнутый контакт.

В первом блоке коммутации расположены выходы управления двумя внешними устройствами, общими для всех каналов газоанализатора: «АВАРИЯ» — для реагирования на неисправность какого-либо канала измерения; «СИРЕНА» — для подключения внешнего звукового устройства, дублирующего встроенный источник звука.

Все прочие выходы управления дублируют состояние пороговых устройств блока индикации, переключающихся при превышении концентрацией контролируемого газа заданных порогов: зажигание светодиода «КАНАЛ №.. ПОРОГ №..» на блоке индикации дублируется переключением соответствующего выхода блоке коммутации — «КАНАЛ №.. ПОРОГ №..».

Блоки коммутации БР-10 позволяют программировать работу реле по определенным условиям. Программирование осуществляется изготовителем по заданию заказчика, либо заказчиком самостоятельно при помощи специального ПО, поставляемого по заказу.

Блоки газоанализатора Хоббит-Т в исполнении И21:Ex соединяются четырехпроводными кабелями с сечением медного провода не менее 0,75 мм2. Рекомендуемые марки кабеля: ПВС 4х0,75 или LIYY 4х0,75.

Стационарный газоанализатор хоббит т. Хоббит-Т стационарный многоканальный газоанализатор исп

Стационарный газоанализатор хоббит т. Хоббит-Т стационарный многоканальный газоанализатор исп

Газоанализаторы «ХОББИТ-Т» предназначены для измерения концентрации токсичных газов: оксида углерода, сероводорода, диоксида серы, хлора, фтористого водорода, аммиака; горючих газов: водорода и оксида углерода; суммы горючих газов с градуировкой по одному из газов: метану, пропану, гексану, водороду или оксиду углерода, а также диоксида углерода, кислорода и сигнализации о выходе концентрации за установленные пороговые значения их содержания в воздухе рабочей зоны и в газовых средах при различных технологических процессах, в том числе в системах противоаварийной защиты.

Описание

Принцип действия основан на измерении тока, возникающего при взаимодействии газов с чувствительным элементом (сенсором) газоанализаторов, и пропорционального содержанию определяемого компонента в воздухе.

Газоанализаторы подразделяются на стационарные и переносные, обычного исполнения и взрывозащищенного. Стационарные газоанализаторы могут иметь до 16 каналов измерения, переносные газоанализаторы — до 5 каналов.

Газоанализаторы состоят из: блоков датчиков, блока индикации и блока коммутации (только в стационарном исполнении для управления внешними исполнительными устройствами), электрически связанных между собой. Для измерения концентрации токсичных газов и кислорода в блоках датчиков используются электрохимические сенсоры; для измерения содержания горючих газов и суммы горючих газов — термокаталитические сенсоры, для измерения содержания диоксида углерода — оптические сенсоры. Газоанализаторы взрывозащищенного исполнения комплектуются датчиками «ХОББИТ-ТВ» с блоком искрозащиты.

Читать еще:  Несколько правил как демонтировать бытовой кондиционер

Блок индикации газоанализаторов стационарного исполнения может иметь цифровой индикатор, кодовый выход на компьютер, токовый выход 0 — 5 мА (4 — 20 мА) на каждый канал измерения, визуальную и звуковую сигнализации срабатывания пороговых устройств и выдачи сигналов управления на внешние исполнительные устройства, сигнализацию перегрузки сенсоров, визуальную и звуковую сигнализацию нарушения связи стационарного блока индикации с блоками датчиков.

Блок индикации газоанализаторов переносного исполнения имеет цифровой индикатор, визуальную и звуковую сигнализации срабатывания пороговых устройств.

Общий вид блоков датчиков приведен на рисунке 1 и 2. Общий вид блоков индикации газоанализаторов приведен на рисунках 3, 4 и 5. Общий вид блока коммутации приведен на рисунке 6. Блоки датчиков газоанализаторов опломбированы невосстанавливаемой наклейкой, закрывающей один из винтов на корпусе блока датчика. Блоки индикации газоанализаторов опломбированы невосстанавливаемой наклейкой, закрывающей стык лицевой панели с боковой.

пого* now г I tav*»

СО 20 -120 мпм’ СН. 0.22 — 2,20 ов. %

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение (ПО). Идентификационные данные ПО приведены в табл. 1.

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Plate 5 canal 00

Centr xobbit new 12

Centr xobbit new 12

Centr xobbit new 12

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений, пределы допускаемой основной погрешности измерений и время установления показаний приведены в табл. 2.

Время установления показаний Т09, с, не более

Пределы допускаемой основной погрешности

Сумма горючих газов с градуировкой по:

Пределы допускаемой дополнительной погрешности, доля от предела основной погрешности, не более:

От изменения температуры окружающей среды на каждые 10 °С 0,5

От взаимного влияния неизмеряемых компонентов 1,5 Вариация показаний, доля от предела основной погрешности, не более 0,5 Время прогрева, мин, не более 15 Изменение выходного сигнала за 24 часа работы переносных газоанализаторов, доля от предела основной погрешности, не более 0,5 Изменение выходного сигнала за 14 суток стационарных газоанализаторов, доля от предела основной погрешности, не более 0,5 Масса, кг, не более

Блока индикации (стационарный) 3,5

Блока индикации (переносной) 0,25

Блока датчиков 0,7

Блока коммутации 3,5 Габаритные размеры, мм, не более:

Блока индикации (стационарный) 260x240x120

Блока индикации (переносной) 150x80x30

Блока датчиков 100x80x250

Переносных газоанализаторов (постоянное) от 3,6 до 8,4

Стационарных газоанализаторов (переменное частотой 50±1 Гц) 220±22

(или постоянное) от 15 до 24 Максимальная потребляемая мощность:

Переносных газоанализаторов, Вт, не более 2,4

Стационарных газоанализаторов, В А, не более 160

Потребляемая мощность в пересчете на один канал:

Переносных газоанализаторов, Вт, не более

Стационарных газоанализаторов, В А, не более Среднее время наработки на отказ, ч, не менее Условия эксплуатации:

Температура окружающей среды

Для каналов измерения HF, °С

минус 10 — 50 минус 40 — 50 минус 20 — 50 до 95

Для каналов измерения остальных газов, °С

Для блока индикации с ЖКИ, °С

Относительная влажность при температуре 30 °С, %

Атмосферное давление, кПа

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на лицевую панель блока индикации.

Комплектность

1. Газоанализатор в составе:

2. Кабель соединительный***

3. Зарядное устройство****

4. Компакт-диск с программой связи с ПК

6. Руководство по эксплуатации

7. Методика поверки

1)* — Количество блоков датчиков и удлинительных кабелей к ним поставляются в соответствии с заказом;

2)** — Только в стационарном исполнении;

3) *** — Длина кабеля — согласно проектной документации;

4) **** — Только в переносном исполнении;

5)***** — Поставляется по заказу.

Поверка

осуществляется в соответствии методикой поверки 436-076-2012 МП «Газоанализатор «ХОББИТ-Т». Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 06.03.2012 г.

Перечень эталонов, применяемых при поверке:

Поверочные газовые смеси (ГСО-ПГС) в баллонах под давлением, Госреестр №№: 3722-87, 3726-87, 3728-87, 3771-87, 3772-87, 3815-87, 3827-87, 3831-87, 3843-87, 3844-87, 3847-87, 3904-87, 3945-87, 3950-87, 3951-87, 3968-87, 3969-87, 3970-87, 4036-87, 4272-88, 5321-90, 5322-90, 5333-90, 5903-91, 8742-2006, 9160-2008, 9170-2008; 3

Ротаметр РМ-А-0,063Г УЗ, ВПИ 0,063 м3/час, ПГ ±4 %;

Секундомер «Агат», 30 мин, ПГ ±1 с;

Генератор газовых смесей 666 ГР-03М, 0,3 — 70 мг/м3 H2S, ПГ ±2 %; 1,1 — 313 мг/м3 SO2, ПГ ±2 %; 0,8 — 172 мг/м3 NO2, ПГ ±2 %;

Генератор хлора ГХ-120-3, 0,5 — 30,0, 0,3 — 70 мг/м3, ПГ ±10 %;

Генератор ПГС Инфан ЭХГР-HF, 0,4 — 5,0 мг/м3, ПГ ±7 %.

Сведения о методах измерений

Методы измерений приведены в разделе 2.4 Руководства по эксплуатации «Газоанализатор «ХОББИТ-Т» ЛШЮГ.413411.010 РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам «ХОББИТ-Т»

1. ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

2. ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

3. ТУ 4215-010-46919435-99 (ЛШЮГ.413411.010) «Газоанализатор «ХОББИТ-Т». Технические условия».

4. Методика поверки 436-076-2012 МП «Газоанализаторы «ХОББИТ-Т. Методика поверки», утвержденная ГЦИ СИ ФБУ «Тест-С.-Петербург» 06.03.2012 года.

Выполнение работ по обеспечению безопасных условий и охраны труда (поз. 43 Приложения 2 к приказу Минздравсоцразвития России № 1034 от 09.09.11 г.)

Газоанализатор ХОББИТ-Т предназначен для измерения содержимого токсичных газов, взрывоопасных газов, кислорода, диоксида углерода. Обеспечения безопасных условий труда и использования в противоаварийных системах защиты (Разрешение Госгортехнадзора РФ №РРС 04-10698 на выпуск и применение от 17.02.2003)

Газоанализатор ХОББИТ-Т выдерживает перегрузку в три раза превышающую верхний порог в течении 10 мин., с восстановлением показаний, после снятия перегрузки, через 30 мин..

Блок индикации газоанализатора обеспечивает непосредственный отсчёт результатов измерения в цифровой форме с индикацией единиц измерения, химической формулы контролируемого газа и номера канала. Обеспечивает выход на дисплей сообщений об ошибках и диалоговый режим при калибровки и обработке критических ситуаций. В блоке индикации на каждый канал измерения предусмотрен токовый выход 0-5 мА (по заказу потребителя 4-20 мА) с функциями преобразования. Предусмотрена связь с компьютером с помощью последовательного интерфейса RS232 или RS458. Обеспечивает раздельную для каждого канала измерения светодиодную сигнализацию превышения заданных порогов загазованности и неисправности канала измерения, дублируемую встроенным звуковым сигналом.. Обеспечивает управляющих сигналов в блок коммутации.

Блок коммутации в свою очередь предназначен для управления внешними исполнительными устройствами и обеспечивает коммутацию тока не более 1 А, при напряжении 220 В 50 Гц. На клеммной колодке блока коммутации имеются три клеммы, на которые выведены « сухие » контакты реле.

Напряжение питания газоанализатора 220 В 50 Гц. Потребляемая мощность не более 100 Вт.

УСТРОЙСТВО И РАБОТА

Принцип действия газоанализатора основан на измерении токов электрохимических, термокаталитических или оптических чувствительных элементов. Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе.

Газоанализатор содержит от 1 до 16 блоков датчиков, блок индикации и блок(и) коммутации. Блоки датчиков в варианте комплектации « универсальная » допускают параллельное соединение на одну линию (на один кабель). В варианте комплектации « минимальная » каждый блок датчиков соединяется с блоком индикации отдельным кабелем.

Блок датчиков предназначен для преобразования парциального давления измеряемого газа в электрический сигнал, передаваемый в блок индикации. В блоках датчиков размешены сенсоры со схемами усиления и согласования электрического сигнала, и контроллер с периферийными микросхемами, обеспечивающий аналого-цифровое преобразование сигнала и связь с блоком индикации в стандарте RS485. Работа в стандарте RS485 допускает параллельное включение до 16 блоков датчиков на одну линию связи.

Блок коммутации предназначен для управления внешними исполнительными устройствами. Например, пускателями моторов приточной и вытяжной вентиляции, включаемой при достижении установленных нормами порогов загазованности. Газоанализатор комплектуется блоками коммутации двух видов БР 8 и БР 16 с числом групп переключающих контактов 8 и 16 соответственно.

Блок индикации обеспечивает формирование питающих напряжений блоков датчиков, приём и обработка сигналов блоков датчиков, отображение результатов измерений на дисплее, формирование сигналов предупреждения персонала о достижении заданных уровней загазованности (светодиодная и звуковая сигнализация), сигналов токовых выходов, сигналов управления блоками коммутации, связь с компьютером, выбор режима работы дисплея и управление встроенными функциями газоанализатора с помощью кнопок на лицевой панели блока индикации, обеспечение диалогового режима при калибровки газоанализатора.

Каждый канал измерения блока датчиков имеет свой индивидуальный номер, который напечатан на шильдике, закреплённом на блоке датчиков. Индикация результатов измерения по каждому каналу в блоке индикации жёстко соответствует этому номеру, независимо от того к какому разъёму с надписью « к датчикам » он подключен.

Результаты измерений запросы и сообщения газоанализатора выводятся на жидкокристаллический экран. При числе каналов два и более на дисплей циклически поочерёдно выводятся концентрации. измеренные по каналам начиная с первого. Предусмотрен режим ручного выбора просматриваемого канала. В этом режиме на дисплей постоянно индицируется показания для одного. выбранного оператором, канала.

Для каждого канала измерения имеются светодиоды на каждый заданный порог и светодиод « авария ». Зажигание любого светодиода сопровождается звуковым сигналом.

Читать еще:  Ракетная печь для хранения тепла

Мое личное мнение: газоанализатор ХОББИТ-Т имеет некоторые недостатки, во первых цена, во вторых нет возможности одновременно наблюдать за хотя бы 2мя 3мя каналами, нет возможности отключить встроенную звуковую сигнализацию, не разбиты по цветам и неудобно наблюдать за пороговыми светодиодами, неудобен в монтаже, велик вес блоков датчиков да и внешний вид желает улучшений. Но есть и плюс, в некоторых случаях перевешивающий недостатки, это возможность взять любые (сухие) контакты для каждого канала в отдельности, т. е. при необходимости можно подключить внешний исполнительный механизм к любому порогу срабатывания от любого канал.

Газоанализатор «Хоббит-Т» предназначен для контроля нормального содержания кислорода, а также опасной загазованности воздуха рабочей зоны горючими газами, сероводородом, угарным газом, аммиаком и другими опасными газами. КНС должны быть оборудованы газоанализаторами, сигнализирующими о превышении ПДК вредных газов в воздухе рабочей зоны. Для контроля метана, сероводорода, аммиака, двуокиси углерода (углекислого газа) и др. газов, которые могут выделяться в процессе биоразложения сточных вод, применяются газоанализаторы типа «Хоббит-Т» с набором соответствующих датчиков

Хоббит т газоанализатор блок коммутации. Хоббит-Т стационарный многоканальный газоанализатор исп. И21. Отличительные особенности газоанализатора Хоббит-Т

Принцип действия газоанализатора основан на измерении токов электрохимических, термокаталитических (при измерении содержания суммы горючих газов) или оптических (при измерении содержания диоксида углерода или метана) чувствительных элементов (сенсоров). Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю. Сигналы чувствительных элементов (сенсоров), расположенных в блоке датчиков, подаются на входы усилителей, осуществляющих преобразование, усиление и согласование с аналого-цифровым преобразователем.

После включения питания газоанализатор начинает работать в режиме постоянного измерения контролируемого газа. Результаты измерений первого канала выводится на дисплей сразу после включения питания. При превышении установленного порогового уровня загазованности по токсичному газу или при выходе содержания кислорода за поставленные пороговые уровни, независимо от текущего просматриваемого канала, включается звуковая и светодиодная сигнализация. В газоанализаторе имеется схема контролирования разряда аккумулятора, которая сигнализирует об уменьшении напряжения питания ниже допустимого уровня. При снижении напряжения аккумулятора ниже допустимого уровня на дисплей выводится сообщение «Акк. разряжен».

Конфигурация конкретного газоанализатора ХОББИТ-Т определяется потребителем и отображается в паспорте (приложение А): количество каналов измерения (один канал — один анализируемый газ), перечень анализируемых газов, диапазонов измерения, установленных порогов срабатывания и другие параметры.

Портативные многокомпонентные газоанализаторы ХОББИТ-Т (пер.) с высносным датчиком делятся на две основных модификации:
— общепромышленное исполнение с выносным блоком датчиков на кабеле шесть и более метров;
— с выносным блоком датчиков «Хоббит-ТВ» во взрывозащищённом исполнении на кабеле шесть и более метров.

Отличительные особенности газоанализатора Хоббит-Т:

  • малые масса и габариты;
  • встроенная световая и звуковая сигнализация;
  • работоспособность при отрицательных температурах (до -40°С);
  • предусмотрен контроль разряда аккумулятора;
  • электронная установка нуля.

Технические характеристики переносного газоанализатора (сигнализатора) Хоббит-Т:

Предел основной погрешности газоанализатора Хоббит-Т (кроме каналов измерения О2)

где C – измеренная концентрация кислорода, % об.

Количество каналов измерения (сенсоров):

Время установления показаний по уровню 0.9, не более, с.:

Кислород и горючие газы,

Остальные газы кроме диоксида углерода

Масса комплекта Хоббит-Т, кг:

Блок датчика невзрывозащищенный

Габариты газоанализатора, мм:

Блок индикации Хоббит-Т невзрывозащищенный

Блок датчиков невзрывозащищенный

Блок индикации Хоббит-Т взрывозащищенный

Блок датчика взрывозащищенный

Блок питания (зарядное устройство)

Метрологические характеристики газоанализатора Хоббит-Т

Диапазон измерений газоанализатора Хоббит-Т

В комплек поставки Хоббит-Т с выносным датчиком на кабеле 6 м:

  • Газоанализатор
  • Зарядное устройство
  • Сумка для переноски

Газоанализатор ХОББИТ-Т предназначен для измерения содержимого токсичных газов, взрывоопасных газов, кислорода, диоксида углерода. Обеспечения безопасных условий труда и использования в противоаварийных системах защиты (Разрешение Госгортехнадзора РФ №РРС 04-10698 на выпуск и применение от 17.02.2003)

Газоанализатор ХОББИТ-Т выдерживает перегрузку в три раза превышающую верхний порог в течении 10 мин., с восстановлением показаний, после снятия перегрузки, через 30 мин..

Блок индикации газоанализатора обеспечивает непосредственный отсчёт результатов измерения в цифровой форме с индикацией единиц измерения, химической формулы контролируемого газа и номера канала. Обеспечивает выход на дисплей сообщений об ошибках и диалоговый режим при калибровки и обработке критических ситуаций. В блоке индикации на каждый канал измерения предусмотрен токовый выход 0-5 мА (по заказу потребителя 4-20 мА) с функциями преобразования. Предусмотрена связь с компьютером с помощью последовательного интерфейса RS232 или RS458. Обеспечивает раздельную для каждого канала измерения светодиодную сигнализацию превышения заданных порогов загазованности и неисправности канала измерения, дублируемую встроенным звуковым сигналом.. Обеспечивает управляющих сигналов в блок коммутации.

Блок коммутации в свою очередь предназначен для управления внешними исполнительными устройствами и обеспечивает коммутацию тока не более 1 А, при напряжении 220 В 50 Гц. На клеммной колодке блока коммутации имеются три клеммы, на которые выведены « сухие » контакты реле.

Напряжение питания газоанализатора 220 В 50 Гц. Потребляемая мощность не более 100 Вт.

УСТРОЙСТВО И РАБОТА

Принцип действия газоанализатора основан на измерении токов электрохимических, термокаталитических или оптических чувствительных элементов. Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе.

Газоанализатор содержит от 1 до 16 блоков датчиков, блок индикации и блок(и) коммутации. Блоки датчиков в варианте комплектации « универсальная » допускают параллельное соединение на одну линию (на один кабель). В варианте комплектации « минимальная » каждый блок датчиков соединяется с блоком индикации отдельным кабелем.

Блок датчиков предназначен для преобразования парциального давления измеряемого газа в электрический сигнал, передаваемый в блок индикации. В блоках датчиков размешены сенсоры со схемами усиления и согласования электрического сигнала, и контроллер с периферийными микросхемами, обеспечивающий аналого-цифровое преобразование сигнала и связь с блоком индикации в стандарте RS485. Работа в стандарте RS485 допускает параллельное включение до 16 блоков датчиков на одну линию связи.

Блок коммутации предназначен для управления внешними исполнительными устройствами. Например, пускателями моторов приточной и вытяжной вентиляции, включаемой при достижении установленных нормами порогов загазованности. Газоанализатор комплектуется блоками коммутации двух видов БР 8 и БР 16 с числом групп переключающих контактов 8 и 16 соответственно.

Блок индикации обеспечивает формирование питающих напряжений блоков датчиков, приём и обработка сигналов блоков датчиков, отображение результатов измерений на дисплее, формирование сигналов предупреждения персонала о достижении заданных уровней загазованности (светодиодная и звуковая сигнализация), сигналов токовых выходов, сигналов управления блоками коммутации, связь с компьютером, выбор режима работы дисплея и управление встроенными функциями газоанализатора с помощью кнопок на лицевой панели блока индикации, обеспечение диалогового режима при калибровки газоанализатора.

Каждый канал измерения блока датчиков имеет свой индивидуальный номер, который напечатан на шильдике, закреплённом на блоке датчиков. Индикация результатов измерения по каждому каналу в блоке индикации жёстко соответствует этому номеру, независимо от того к какому разъёму с надписью « к датчикам » он подключен.

Результаты измерений запросы и сообщения газоанализатора выводятся на жидкокристаллический экран. При числе каналов два и более на дисплей циклически поочерёдно выводятся концентрации. измеренные по каналам начиная с первого. Предусмотрен режим ручного выбора просматриваемого канала. В этом режиме на дисплей постоянно индицируется показания для одного. выбранного оператором, канала.

Для каждого канала измерения имеются светодиоды на каждый заданный порог и светодиод « авария ». Зажигание любого светодиода сопровождается звуковым сигналом.

Мое личное мнение: газоанализатор ХОББИТ-Т имеет некоторые недостатки, во первых цена, во вторых нет возможности одновременно наблюдать за хотя бы 2мя 3мя каналами, нет возможности отключить встроенную звуковую сигнализацию, не разбиты по цветам и неудобно наблюдать за пороговыми светодиодами, неудобен в монтаже, велик вес блоков датчиков да и внешний вид желает улучшений. Но есть и плюс, в некоторых случаях перевешивающий недостатки, это возможность взять любые (сухие) контакты для каждого канала в отдельности, т. е. при необходимости можно подключить внешний исполнительный механизм к любому порогу срабатывания от любого канал.

Стационарный газоанализатор ХОББИТ-Т состоит из блоков датчиков (их количество зависит от числа точек контроля) и блока индикации. Для управления внешними исполнительными устройствами (ИУ) предусмотрено включение в комплект поставки блока (блоков) коммутации.

Стационарный газоанализатор ХОББИТ-Т применяется для:

    измерения содержания кислорода O2; измерения содержания токсичных газов (оксид углерода CO, сероводород H2S, диоксид серы SO2, хлор Cl2, фтор F2, фтористый водород HF, аммиак NH3, озон O3); измерения содержания суммы горючих газов, приведенной к метану CH4, пропану C3H8, гексану C6H14, водороду H2 или оксиду углерода CO; измерения содержания диоксида углерода CO2; сигнализации о выходе содержания определяемых газов в контролируемой рабочей зоне за допустимые пределы; обеспечения безопасных условий труда и использования в противоаварийных системах защиты.

Примечание: число точек контроля и требуемый набор измеряемых ХОББИТ-Т газов задаются потребителем при заказе газоанализатора и определяют число каналов измерения. Один канал газоанализатора обеспечивает измерение одного из перечисленных в таблице Диапазоны показаний и измерений (таблица 2) газов.

Максимальное число каналов измерения для газоанализатора ХОББИТ-Т — 16.
Работа стационарного газоанализатора ХОББИТ-Т основана на измерении токов термокаталитических (при измерении содержания суммы горючих газов), электрохимических или оптических (при измерении содержания диоксида углерода) чувствительных элементов (сенсоров). Ток сенсора пропорционален парциальному давлению измеряемого им газа в воздухе. Тип применяемого сенсора определяется газом, подлежащим контролю.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
