Правила установки радиаторов отопления

Правильная установка радиаторов отопления в квартире своими руками

Погода в доме не всегда зависит от взаимоотношений проживающих там людей. Очень трудно сохранить теплые чувства, если при этом зуб на зуб не попадает. Хотелось бы еще и горячих радиаторов в течение всего отопительного сезона. А это обусловлено качеством батарей и правильным их присоединением. Не стоит полностью полагаться на управляющую компанию. Зачастую спасение утопающих или замерзающих лежит полностью на них самих. Поэтому не будет лишним провести небольшой ликбез по установке батарей отопления в квартире.

Установка батарей отопления в квартире своими руками

Что требуется сделать сначала

Если в квартире требуется монтаж радиаторов отопления и замена на новые, более мощные или усовершенствованные модели, собственнику жилья придется обратиться в управляющую компанию за разрешением. Сделать это лучше летом, когда в теплосистеме дома отсутствует вода и имеется время для ожидания ответа от соответствующей структуры. Такое согласование необходимо для решения вопроса: не вызовет ли установка батарей отопления в квартире своими руками к разбалансировке сети? Самостоятельный монтаж может привести к штрафу и возможному отключению от теплосистемы.

При аварийной замене радиатора своими руками требуется обратиться в ЖЭК с просьбой об отключении подачи горячей воды в системе. Происходит это в случае, если конкретный отопительный прибор не имеет байпаса, создающего резервный путь для теплоносителя.

Разметка места для установки радиатора

В квартирах многоэтажных домов батареи монтируют, как правило, в самом холодном месте — под окнами. Какими бы хорошими качествами ни обладали современные стеклопакеты, часть холодного воздуха попадает в помещение. Правильная установка радиаторов отопления на пути потока воздуха отсекает его и нагревает.

Определение места для установки батареи

Одно из обязательных условий правильного монтажа своими руками — точно выполненная разметка места, где будет находиться батарея, и обозначение точек новых кронштейнов. Все рассчитывается исходя из размера радиатора и его секций. Чтобы выполнить идеальную разметку по вертикали и горизонтали пользуются специальным прибором — строительным уровнем. Для облегчения работы, местонахождение будущего прибора отопления можно очертить мелом или карандашом.

Разметка места для установки батареи

В намеченных точках перфоратором высверливают отверстия, куда вставляют пластмассовые дюбели и саморезами прикручивают кронштейны. Различные типы радиаторов требуют разные крепежные элементы. Их нужно от 2 до 4 штук для надежного крепления батареи в стене, в случае с чугунной моделью — до 6. Для секционных приборов приобретают штыревые и угловые кронштейны:

  • Штыревые кронштейны подходят для крепления на бетонных, кирпичных стенах, а также поверхностях из гипса.
  • Угловые кронштейны удобны в монтаже на деревянных стенах. Они требуют саморезов или шурупов с дюбелями.

Кронштейны для радиаторов отопления

Перед тем как правильно установить батарею отопления, требуется соблюдение таких параметров:

  1. трубопровод подводки располагают с небольшим наклоном в 0,5 см на одни метр трубы в сторону циркуляции горячей воды;
  2. при установке батареи под окном нужно следить, чтобы совпадали их оси симметрии;
  3. расстояние от батареи до стены должно быть равно 3-5 см;
  4. до пола — 10-15 см;
  5. до подоконника — 10-15 см.

Правила установки радиаторов отопления.

Будьте внимательны! Для эффективной работы радиатора требуется его точный монтаж по горизонтали. Небольшое отклонение приведет к неправильной циркуляции горячей воды и снижению теплоотдачи.

Комплектация батареи

Как правильно установить батарею и что входит в ее полную комплектацию? Специалисты предлагают на месте верхней заглушки поставить кран Маевского, устройство, которое поможет в случае воздушных пробок убрать лишний воздух из батареи. Здесь же можно присоединить и терморегуляторы для поддержания в автоматическом режиме требуемой температуры в помещении. Ближе к стояку устанавливают счетчик за контролем тепловой энергии. На трубы, подключенные к подаче и обратке, ставят вентили или отсекающие краны.

Кран Маевского устанавливается на верхнюю часть радиатора

Правильная установка батарей отопления в квартире своими руками требует наличия байпаса. Байпас — это перемычка между двумя трубами, идущими к радиатору. В многоэтажных домах обычно применяется однотрубная отопительная система, в стояки которой последовательно произведен монтаж батарей всех этажей. Проблемы одного прибора приводят к тому, что приходится отключать отопление всего стояка.

Правильная установка запорно-регулирующей

При протечках, во время ремонтов и замене конкретного радиатора можно просто перекрыть краны, находящиеся за перемычкой и решать проблемы. Теплоноситель продолжает циркулировать в теплосистеме по байпасу, минуя аварийную батарею и обогревая остальные этажи, через которые проходит стояк. Устранив аварию или установив новый прибор, открывают вентили, и батарея снова начинает заполняться.

Перемычки врезают с использованием фитингов — специальных устройств в виде буквы «Т», соединяющих три трубы. Отсутствие такого устройства упрощает и ускоряет процесс монтажа радиатора, но усложняет ремонт теплового оборудования, когда приходится оставлять без отопления все помещения, находящиеся по данному стояку.

Необходимые инструменты и материалы

При установке в квартире радиаторов отопления своими руками стоит приобрести некоторые инструменты и материалы. Необходимы разводной и гаечный ключ, «болгарка», чтобы иметь возможность резать металлические трубы. Для полипропиленовых труб может потребоваться сварочный аппарат и ножовка.

Инструменты для установки батареи

Необходимы карандаш, линейка и уровень. А из материалов требуется запастись паклей с пропиткой масляной краской и герметиком. Чтобы заделать отверстия в стене вокруг кронштейнов, нужен цементный раствор.

Монтажные работы. Рекомендации специалистов

Установка радиаторов отопления в квартире проводится по единой схеме. Обычно такие работы осуществляются летом, когда в центральной системе отсутствует вода. Зимой заниматься этим сложно и накладно. Придется вызывать соответствующие службы, которые перекроют подачу теплоносителя и его остатки сольют из стояка. Нужно не забыть предупредить о предстоящих работах и соседей, живущих под и над вами.

Решая, какие радиаторы отопления приобрести и как правильно их устанавливать, нужно помнить, что для централизованных систем многоквартирных домов лучше подойдут модели чугунные или биметаллические. Они способны вынести все недостатки теплоносителей и периодические колебания давлений внутри самой сети. Рассчитывая необходимое количество секций радиатора, применяем простое правило: 1 единица на 2 м² площади квартиры и в запас добавляем еще 20%.

Форму для расчета количества секций по габаритам комнаты

Если в наличии есть старые батареи, сначала производим их демонтаж. А потом приступаем к самому процессу установки:

  • До того как правильно установить радиатор отопления своими руками, сначала его нужно собрать. Для этого предстоит закрутить все сопутствующие части: пробки, заглушки и прокладки, а также запирающие и терморегулирующие устройства. Обратите внимание, что заглушки и пробки могут носить разностороннюю резьбу, левую или правую. Те части батарей, где происходит соединение с трубами, обрабатываем паклей или термопастой, которая исключает попадание в систему воздуха и предотвращает течи.

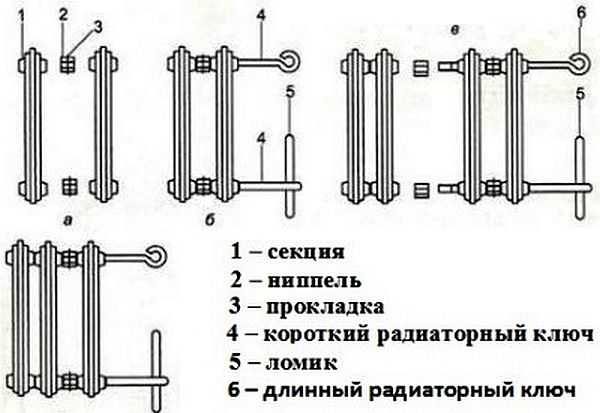

Сборка радиатора отопления

  • Вешаем подготовленный радиатор на кронштейны и проверяем горизонталь по уровню. Если батарея села плотно, значит, крепежи были правильно установлены. Их количество рассчитывается так: на 1 м² прибора обычно приходится 1 держатель. Например, батарея на 6 секций будет плотно крепиться на 3 кронштейнах: 2 вверху и 1 внизу. Но помните, держатели устанавливают после теплоотражающего экрана, если он был предусмотрен монтажом.

Проверяем горизонталь по уровню

  • Все радиаторы имеют несколько выходов. Это делается для того, чтобы имелась возможность различного подключения прибора в сеть отопления. Многоквартирные дома с однотрубной системой обычно подсоединяются по боковой схеме, то есть подача воды происходит в верхний вход, а ее выход осуществляется снизу, причем или с левой, или правой стороны прибора отопления.
  • Незадействованные входы радиатора обычно закрываются пробками наглухо. А те, по которым будет циркулировать теплоноситель, проходными пробками с резьбой, зависящей от диаметра труб. Нужно помнить, что этот этап работ очень важен, так как правильное присоединение влияет на герметичность всей отопительной системы.
  • Производим соединение батареи с фитингами. Стыки специально герметизируют уплотнителями, например, обыкновенной паклей. Если есть возможность, пользуются сваркой. Монтаж упростится при использовании современных средств, так называемой американки, фланцевой муфты с гайкой.

Подсоединение батареи с трубами отопления

Будьте внимательны! Производить резьбовое соединение необходимо с помощью динамометрических ключей. Это поможет избежать смещения резьбы и предотвратит протечки.

Испытательные работы после установки радиатора

Завершив установку батарей отопления в квартире своими руками, и визуально проверив новую конструкцию, нужно обязательно провести испытание. В систему запускается теплоноситель. И если обнаруживаются дефекты и протечки в местах соединений, то они быстро устраняются, чтобы повторно не сливать воду.

Правильно установленная батарея отопления

От качественно установленного радиатора зависит работоспособность и степень обогрева не только в одной конкретной квартире, но и во всей отопительной системе дома. И хотя монтаж таких устройств не столь сложен в техническом отношении, но при отсутствии опыта лучше обратиться за помощью к специалистам. Устранение течи радиаторов и последствий от них может обойтись гораздо дороже.

Читать еще:  Если поставить магнит на газовый счетчик последствия

Основные правила установки радиаторов отопления – пошаговое руководство

Процесс монтажа отопительных батарей в квартире или частном доме не представляет большой сложности для любого хозяина. Однако существуют определенные правила установки батарей, которых нужно придерживаться, чтобы отопление функционировало должным образом. Об этом и пойдет речь далее в материале.

Выбираем радиатор

На выбор потребителя предлагается широкое разнообразие отопительных приборов, разобраться в которых подчас бывает достаточно сложно. Более того, товары из различных категорий ориентированы на покупателей с разным уровнем достатка, то есть могут существенно отличаться по цене. Однако в любом из случаев стоит разобраться в правилах установки радиаторов, поскольку даже достаточно дешевый прибор по степени эффективности может не уступать дорогому, если он смонтирован правильно.

Обратите внимание, что ценовой фактор не является основополагающим в процессе выбора радиатора отопления.

В данном случае стоит учитывать следующие условия:

  1. Регион проживания.
  2. Тип разводки отопления.
  3. Предполагаемый способ монтажа радиатора.
  4. Температурный режим отопительной системы.
  5. Материал отопительных труб.
  6. Размещение отапливаемого помещения в доме.
  7. Необходимость в арматуре и регулирующих элементах.

После рассмотрения всех указанных факторов можно приступать непосредственно к выбору отопительных приборов. Если вы не уверены в своих силах, желательно посоветоваться с профессионалами и почитать о характеристиках тех или иных приборов.

Какой вид радиатора выбрать

Все отопительные приборы, предложенные рынком, можно разделить на несколько категорий:

  • алюминиевые;
  • биметаллические;
  • вакуумные;
  • стальные;
  • чугунные.

Обратите внимание, что при выборе конкретной разновидности радиаторов отопления, желательно просмотреть описания и отзывы потребителей о нескольких моделях из одной категории. Это позволит вам составить представление о функциональности конкретного вида батарей и подобрать тот из них, который подойдет вам лучше всего.

После того как вы определитесь, поинтересуйтесь мнением опытных специалистов. Если ваши точки зрения совпадают – вы на правильном пути.

Необходимое количество секций

Прежде чем начинать монтировать радиаторы любого типа, нужно выполнить расчет количества секций. В точках продажи вас могут примерно сориентировать по количеству зубцов, исходя из размера помещения. Используя формулу расчета, вы можете определиться с количеством секций самостоятельно.

Так, если высота потолков в квартире не превышает 3 м, то 1 секции радиатора должно быть достаточно для обогрева 2 м 2 площади помещения. Разделив общую площадь комнаты на указанную норму и, округлив ее до целого числа в большую сторону, можно получить количество секций.

Тем не менее, описанный выше пример расчета является не совсем корректным, поскольку уровень утепления и расположение комнаты в каждом случае является индивидуальным. Например, в тщательно утепленной квартире и в старой хрущевке температура воздуха, прогреваемого одинаковыми радиаторами, будет разной. Следовательно, количество секций и общая стоимость отопительной системы в каждом из случаев значительно отличается.

Предварительная работа

Перед тем как приступить к описанию правил установки радиаторов отопления, остановимся подробнее на некоторых предварительных мероприятиях:

  • подготавливаем набор инструментов, которые нам понадобятся в процессе работы;
  • выполняем замеры площади помещения и рассчитываем количество секций радиатора;
  • рассматриваем дополнительные механизмы, которые могут понадобиться для ремонта в будущем;
  • изучаем схему монтажа отопительных батарей (одностороннюю, диагональную или другие варианты), а также штудируем основные правила, в частности, на какой высоте устанавливать радиаторы отопления, какие зазоры и отступы соблюдать, и прочее;
  • подготавливаем себя морально к тому, что процесс демонтажа и замены батарей отнимет много времени и сил.

Какие понадобятся инструменты

Чтобы грамотно установить радиаторы отопления, вам понадобится следующий набор инструментов:

  • набор рожковых ключей или разводной ключ;
  • пассатижи;
  • ударная дрель и сверла с победитовыми наконечниками;
  • шуруповерт;
  • гидроуровень;
  • карандаш и рулетка.

Обратите внимание, что зачистку стыкуемых поверхностей нельзя выполнять наждачной бумагой или напильниками, поскольку это приведет к снижению герметичности соединения.

Приступаем к монтажу

К какому бы типу не принадлежали отопительные радиаторы, правила монтажа для них будут одинаковы. Все указанные далее требования регламентируются СНиПом.

Итак, чтобы обеспечить правильную циркуляцию воздуха и повысить эффективность радиатора, нужно соблюсти следующие нормы:

  • при условии расположения батарей под окном зазор между прибором и подоконником должен быть в пределах 5-10 см;
  • от пола до отопительного прибора нужно предусмотреть зазор не менее 10 см;
  • расстояние от батареи до стены должно быть не меньше 2 см, но и не больше 5 см (подробнее: «Какое расстояние от стены до радиатора должно быть – правила крепления батарей отопления»). В тех случаях, когда на стенах размещают слой теплоизоляции с отражающей поверхностью, для расположения радиаторов отопления под окном можно приобрести кронштейны немного большей длины, чем обычно.

Последовательность установки

Очень часто потребители задают вопросы, как, и на каком расстоянии вешать радиаторы отопления, чтобы система функционировала корректно.

Приведем последовательность работ, чтобы было понятно, когда и что нужно делать:

  1. Сначала требуется подготовить рабочее место – слить воду из системы и при необходимости снять старые батареи.
  2. Далее приступают к разметке стены для крепления кронштейнов под радиаторы.
  3. Следующим шагом нужно зафиксировать кронштейны в стене.
  4. Теперь можно навесить радиатор.
  5. Далее переходят к подключению к батарее отопительных труб и арматуры. Данные работы следует выполнить особенно тщательно, чтобы избежать разгерметизации швов и возможных утечек теплоносителя.
  6. На финишном этапе отопительную систему наполняют водой и проверяют герметичность соединений. Для этого лучше пригласить помощника.

Если по каким-либо причинам вам не хочется или у вас не получается заняться самостоятельным монтажом радиаторов, можно заказать эту услугу непосредственно при покупке отопительных приборов.

Как улучшить качество эксплуатации радиатора

Безусловно, каждый хозяин хочет, чтобы установленные батареи прослужили как можно дольше и давали достаточное количество тепла для комфортного проживания. Чтобы этого добиться, рекомендуют установку терморегулирующих устройств. Кроме того, приступая к работе, не пренебрегайте консультациями с опытными специалистами.

Надеемся, что приведенная выше информация о правилах монтажа радиаторов отопления будет для вас полезной. При условии соблюдения всех норм, отопление будет функционировать правильно, а сам процесс монтажа не составит для вас большого труда.

Установка радиаторов отопления: работы до начала установки, монтаж, советы

Установка радиатора отопления в квартире не является тяжелым процессом. Эту работу сможет выполнить практически каждый человек, но при условии, что он ознакомится с этой статьёй. Из нее, вы узнаете советы, связанные с выбором радиаторов, а также получите инструкцию с расписанными действиями.

Подготовительные работы и выбор радиатора

Магазины теплотехники обладают таким широким ассортиментом оборудования, что просто разбегаются глаза. Стоит сказать, что весь ассортимент рассчитан на разных покупателей, а поэтому имеет разную стоимость, но у всех желающих купить возникает одинаковый вопрос: как установить радиатор отопления? Разобраться в этом вопросе мы вам и поможем.

Процесс подбора отопительных приборов неправильно строить по принципу: чем дороже, тем лучше.

Подбирать необходимо индивидуально на основании:

  1. Места проживания;
  2. Разводки отопительной системы;
  3. От того каким способом будет сделана установка отопительных радиаторов;
  4. Температурного режима в системе отопления;
  5. Учета, какой материал был взят для производства труб;
  6. Необходимости регулирующих элементов и арматуры;
  7. Расположения помещения в здании.

Только после того как произведен анализ всей информации, выполняется выбор батарей. Если вам интересны характеристики приборов, то в интернете располагается много фото и видео материалов, которые раскрывают их свойства. Мы бы советовали вам проконсультироваться с профессиональными монтажниками.

Как мы уже говорили, рынок теплотехнического оборудования велик, он способен вам предложить такие приборы отопления:

  • Стальные;
  • Вакуумные;
  • Алюминиевые;
  • Чугунные;
  • Биметаллические.

Совет! Для того чтобы сделать правильный выбор, мы советуем вам ознакомиться с описаниями и отзывами всех моделей, после чего сформировать свою точку зрения о необходимости прибора определенного вида. Затем воспользуйтесь консультацией компетентных специалистов и сравните своё мнение и специалиста. Теперь вы можете смело делать вывод.

Какое количество секций поставить

Установка чугунных радиаторов отопления и других видов, начинается с процесса подсчета необходимого количества секций. Эту информацию вам может предоставить продавец в зависимости от объемов ваших помещений, но это будет довольно приблизительно.

Можно сделать небольшой подсчет и своими руками, именно так считают и продавцы. Зачастую люди ориентируются следующим образом.

В квартире, обладающей потолками с высотой, не превышающей три метра, одну секцию приравнивают к двум квадратным метрам. Полученное число секций округляют до большего целого числа.

Читать еще:  Теплоизоляционные материалы виды и свойства

Вы можете сказать, что обогрев одной комнаты в старенькой «хрущевке» или хорошо утепленной комнаты в новом доме – две абсолютно разные задачи. И вы окажетесь правы, так как подбор количества секций для любого помещения — это процесс индивидуальный, и брать ориентир на метод подбора секций на основании площади помещения не совсем правильно.

Если говорить об отоплении старенькой «хрущевки» и новостройки, то цена исполнения этих двух вариантов будет существенно отличаться.

Работы до начала

Много людей спрашивает, как правильно установить радиаторы отопления? Отвечаем: для начала требуется провести такие меры и иметь в наличии:

  • Наборы с инструментами, которые будут нужны при монтаже;
  • Необходимые расчеты и замеры, например, подбор количества секций;
  • Изучение вспомогательных механизмов для будущих ремонтов;
  • Понадобится схема установки радиаторов отопления (диагональная, односторонняя и пр.), а также нормы установки радиаторов отопления (зазоры, расстояния и пр.);
  • Иметь все вышеизложенное плюс ко всему терпение, так как снятие и установка радиатора отопителя хоть и легкий, но трудоемкий процесс.

Инструмент для производства монтажа

Правильная установка отопительных приборов невозможна без таких инструментов:

  • Ящик с наборами рожковых ключей;
  • Пассатижей;
  • Набора сверл с победитовыми наконечниками и ударной дрели;
  • Шуруповерта;
  • Гидравлического уровня;
  • Рулетки;
  • Карандаша.

Набор рожковых ключей

Строго не рекомендуем вам заниматься зачисткой поверхностей, которые будут в дальнейшем соединяться, напильниками и наждаком — это ухудшит герметизацию.

Правильный монтаж

Правила установки радиаторов отопления одинаковые для всех видов обогревательных приборов будь то вакуумные, алюминиевые или стальные батареи. Приведенные ниже требования подтверждает и СНИП.

Соблюдение этих правил поможет вам создать качественную циркуляцию и обогрев помещений:

  • Для хорошей циркуляции воздуха требуется соорудить зазор около пяти — десяти сантиметров от верхней точки прибора до подоконника;
  • Между низом батареи и полом нужно обеспечить не менее десяти сантиметров;
  • Расстояние от стены до прибора должно составлять не меньше двух сантиметров и не больше пяти. Если стена оснащается отражающей теплоизоляцией, то приобретаются специальные кронштейны, которые имеют длину больше чем у обычных.

Непосредственная установка

Наиболее часто встречающийся вопрос у потребителей: как устанавливать радиаторы отопления?

Поэтому для вашего удобства мы предоставим вам подробную инструкцию:

  1. Подготавливаем место к началу работ, если необходимо, то демонтируются старые приборы. Для начала сливаем воду из системы;
  2. Производим разметку под крепления радиатора;
  3. Устанавливаем кронштейн;
  4. Навешиваем батарею;
  5. Подключаем к прибору трубопроводы и арматуру. Обратите на эти работы повышенное внимание, так как от них зависит герметизация;
  6. В завершении заполняем систему отопления теплоносителем и проверяем поставленные механизмы на герметичность. Выполняйте этот шаг при помощи товарищей.

Совет! Если не хотите тратить свое время на монтаж, то купите радиаторы отопления с установкой, продавцы смогут вам помочь с поиском монтажников.

Элементы, улучшающие эксплуатационные качества

Как правильно установить радиатор отопления, чтобы в дальнейшем не возникало проблем при его эксплуатации? Нужно применять терморегулирующие приспособления, а также прислушиваться к советам специалистов.

Мы же советуем вам применять:

Перемычка на радиаторе

Заключение

После ознакомления со всей вышеизложенной информацией, для вас не будет актуальным вопрос: «как установить радиаторы отопления»? Соблюдая строго все советы, инструкции и пожелания, процесс установки не покажется для вас сложным.

Установка батарей своими руками: правила и технология

Для любого типа радиаторов есть общие правила по размещению их в помещении. Есть и определенная последовательность действий, которой нужно придерживаться. Технология несложная, но есть множество нюансов.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Правила установки радиаторов отопления

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

  • Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
  • От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
  • От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
  • От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Способы крепления в зависимости от типа стены

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Для повышения тепловой мощности закрепите на стене фольгу

Порядок работ

При установке радиаторов своими руками важно все делать правильно, учесть все мелочи. Специалисты советуют при монтаже секционных батарей использовать не менее трех креплений: два сверху, одно снизу. Все секционные радиаторы независимо от типа навешиваются на крепления верхним коллектором. Получается, что на верхние держатели приходится основной груз, нижнее служит для придания направления.

Порядок действий при монтаже такой:

    Разметка и установка креплений.

Сначала стену выравнивают, затем приступают к монтажу радиаторов

Мы постарались максимально подробно расписать всю технологию установки радиаторов отопления. Осталось прояснить некоторые моменты.

Самые распространенные схемы подключения радиаторов. Они используются при боковом подключении отопительных приборов любого типа и секционных, и панельных, и трубчатых (кликните по картинке для увеличения ее размера)

Крепление радиатора к стене

Все производители требуют установки радиаторов отопления на подготовленную, ровную и чистую стену. От правильного расположения держателей зависит эффективность работы отопления. Перекос в ту или другую сторону приведет к тому, что радиатор не будет греть и его придется перевешивать. Потому при разметке обязательно соблюдайте горизонтальность и вертикальность. Радиатор должен быть установлен ровно в любой плоскости (проверяйте строительным уровнем).

Читать еще:  Сделать электропечь своими руками

Радиаторы должны быть установлены ровно во всех плоскостях

Можно немного приподнять тот край, где установлен воздухоотводчик (примерно на 1 см). Так воздух будет преимущественно скапливаться в этой части и спускать его будет легче и быстрее. Обратный наклон недопустим.

Теперь о том, как располагать кронштейны. Секционные радиаторы небольшой массы — алюминиевые, биметаллические и стальные трубчатые — навешивают сверху на два держателя (крюка). При небольшой длине батарей их можно разместить между двумя крайними секциями. Третий кронштейн ставят снизу посередине. Если количество секций нечетное, ставят его правее или левее на ближайшей секции. Обычно при установке крюков допускается заделка раствором.

Обратный уклон недопустим

Для установки кронштейнов в размеченных местах сверлят отверстия, устанавливают дюбеля или деревянные заглушки. Закрепляют держатели саморезами диаметром не менее 6 мм и длиной не менее 35 мм. Но это — стандартные требования, более подробно читайте в паспорте к отопительному прибору.

Установка держателей панельных радиаторов отличается, но не кардинально. Для таких устройств обычно идут в комплекте штатные крепежные элементы. Их может быть от двух до четырех в зависимости от длины радиатора (он может быть и трехметровым).

Так выглядят современные крюки для навешивания секционных радиаторов

На задней панели имеются скобы, при помощи которых они и навешиваются. Для установки крепления нужно измерить расстояние от центра радиатора до скоб. Аналогичное расстояние отложить на стене (там предварительно отметить, где будет располагаться середина батареи). Затем прикладываем крепежные элементы, отмечаем отверстия под дюбеля. Дальше действия стандартны: сверлим, устанавливаем дюбеля, прикладываем кронштейны и закрепляем саморезами.

Особенности установки радиаторов в квартире

Приведенные правила монтажа радиаторов отопления общие и для индивидуальных систем и для централизованных. Но перед установкой новых радиаторов в вы должны получить разрешение у управляющей или эксплуатационной кампании. Система отопления — общедомовая собственность и все самовольные переделки имеют последствия — административные штрафы. Дело в том, что при массовом изменении параметров сети отопления (замене труб, радиаторов, установке терморегуляторов и т.д.) происходит разбалансировка системы. Это может привести к тому, что весь стояк (подъезд) зимой будет мерзнуть. Потому все изменения требуют согласования.

Типы разводки и подключения радиаторов в квартирах (кликните по картинке для увеличения ее размера)

Еще одна особенность носит технический характер. При вертикальной однотрубной разводке (через потолок входит одна труба, заходит на радиатор, потом выходит и идет в пол) при установке радиатора ставьте байпас — перемычку между подающим и отводящим трубопроводом. В паре с шаровыми кранами это даст вам возможность при желании (или аварии) отключать радиатор. При этом не требуется согласование или разрешение управляющего: свой радиатор вы отключили, но теплоноситель по стояку продолжает циркулировать через байпас (ту самую перемычку). Вам не нужно останавливать систему, платить за это, выслушивать претензии соседей.

Байпас нужен и при установке в квартире радиатора с регулятором (установку регулятора тоже нужно согласовывать — она сильно меняет гидравлическое сопротивление системы). Особенность его работы такова, что он перекрывает поток теплоносителя. Если перемычки нет, блокируется весь стояк. Последствия представляете…

Итоги

Монтаж радиаторов отопления своими руками — не самое простое, но и не самое сложное занятие. Только надо учесть, что большая часть производителей дает гарантии только при условии установки отопительных приборов представителями организаций, имеющих на это лицензию. Факт установки и опрессовки должен быть отмечен в паспорте радиатора, должна стоят подпись монтажника и печать предприятия. Если гарантия вам не нужна, руки на месте, вполне можно справиться.

Правила установки радиаторов отопления

Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

  • боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
  • диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
  • нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

  • согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
  • столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
  • если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

  1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
  2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
  3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
  4. Теперь можно начинать установку непосредственно самого радиатора;
  5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
  6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
  7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
