Как использовать деревянный токарный станок

Электрооборудование, свет, освещение

Многие мужчины пытаются сделать самодельный токарный станок. Хозяева утверждают, что работа на токарном станке позволяет наслаждаться процедурой создания изящных вещей из необработанных заготовок. Купить готовый станок — не каждому по карману. Поэтому в этой статье мы рассмотрим, как сделать самодельный токарный станок.

Содержание:

Предназначение токарного станка

Токарный станок является одним из первых металлообрабатывающих станков, что был изготовлен преимущественно для обработки изделий из любого материала – дерева, пластика и металла. С помощью такого станка можно получать детали различной формы при обработке наружной поверхности, расточке и сверловке отверстий, нарезке резьбы и накатке рифленой поверхности.

Производители в настоящее время изготавливают большое количество различных токарных станков. Однако зачастую они являются слишком сложными для домашней работы, громоздкими и дорогостоящими. Прекрасная альтернатива этому — изготовление самодельного маленького токарного станка по дереву или металлу, который является удобным в использовании благодаря своим небольшим размерам и простоте управления и позволяет обрабатывать в минимальные сроки небольшие детали.

Хорошо иметь в условиях домашнего пользования токарный станок по дереву, с помощью которого можно выточить мелкие детали для мебели, рукоятки для слесарных инструментов, держаки для хозяйственного инвентаря. Начав с простых изделий, вы можете постепенно дойти до создания изящных точеных мебельных гарнитуров и деталей для парусных яхт. С помощью токарных станков можно выточить нужные детали круглого сечения: оси или колеса.

Принцип работы на подобном токарном станке достаточно прост: заготовке, которая зажата в горизонтальном положении, придается вращательное движение, а лишний материал снимается подвижным резцом. Однако для осуществления этих простых манипуляций требуется механизм, который состоит из множества деталей, точно пригнанных между собой.

История токарного станка

Токарные станки прошли длинный путь развития, являясь когда-то примитивными устройствами и превратившись сейчас в высокопроизводительное оборудование для токарной обработки. За пару тысячелетий до наших дней самые простые устройства для обработки изделий из дерева и камня и придания им фасонной и цилиндрической поверхности применялись в Древнем Египте.

В начале восемнадцатого века наш соотечественник, изобретатель и механик Андрей Нартов сконструировал и создал первый токарный станок с использованием суппорта с механическим перемещением. Это стало началом производства современных токарных станков своими руками и на предприятиях. Многие детали в станках Нартова, шкивы, рейки, зубчатые колёса, винты, были металлическими. Станки, как и прежде, в движение приводились человеком с помощью маховика.

В конце восемнадцатого столетия после изобретением паровой машины и мотора внутреннего сгорания, а потом и электрического двигателя ручной привод заменили машинным. Передача к токарным станкам движения выполнялась от общего двигателя посредством трансмиссионного вала. Его подвешивали к потолку или стене цеха. Движение от вала передавалось на каждый станок с помощью ременных передач.

Токарные станки в начале двадцатого века стали оснащать экономичными электрическими двигателями, индивидуальными для каждого станка. Одновременно станки начали усовершенствоваться, так как в них нуждалось массовое производство. Промышленности были необходимы станки для обеспечения высокой производительности и максимально высокого качества обработки деталей.

Для изменения количества оборотов шпинделя и усовершенствования механизма станков они начали оснащаться ступенчато-шкивным приводом. Ходовой винт со шпинделем соединяли с помощью гитары из зубчатых колёс. Эти агрегаты в последствие были дополнены коробкой подач. Еще одним новшеством, появившимся в токарных станках, стала раздельная передача движений от ходового винта и валика на суппорт. В первом случае происходила нарезка резьбы, во втором –все остальные операции. Модернизация также коснулась и механизм фартука.

Быстрое развитие токарных станков ускорило возникновение быстрорежущей стали. Ее использование позволило скорость резки увеличить в пять раз, если сравнить со скоростью обработки обыкновенной углеродистой стали. Чтобы увеличить количество оборотов, число разных видов подач, токарные станки стали оснащаться ещё более сложной коробкой передач и вращения, а использовавшееся ранее подшипники качения заменили подшипниками вращения. Особое внимание стало уделяться автоматической смазке деталей токарного станка.

Устройство токарного станка

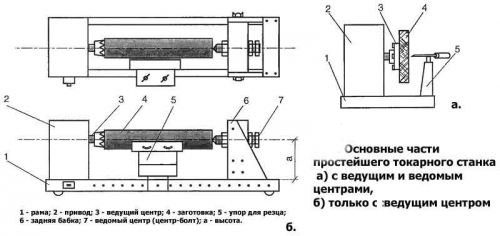

Простейший самодельный токарный станок, что предназначен для обработки деревянных заготовок, в своей конструкции имеет несколько основных частей: раму, переднюю и заднюю бабки, ведущий и ведомый центры, электропривод, упор для резца. Рама выступает станиной и опорой для остальных агрегатов станка. Передняя бабка является неподвижной и служит базой для расположения основного узла вращения.

В передней раме размещается передаточный механизм, который связывает электрический мотор и ведущий центр. Вращательное движение через ведущий центр передаётся заготовке. Вдоль рамы свободно перемещается задняя бабка. Её перемещают зависимо от длины заготовки таким способом, чтобы обрабатываемую деталь прочно закрепить через ведомый центр.

Для токарного станка можно использовать любой привод, но только при соответствии его по оборотам и мощности обрабатываемой заготовке. И если уменьшение и падение оборотов можно решить при помощи передаточной системы, то мощность мотора останется неизменной.

Теоретически для самодельного настольного токарного станка может подойти любой мотор, даже на 200 Вт, но если вы намерены обрабатывать массивные заготовки, может случиться перегрев и возникнуть частые остановки. Чаще всего для передачи вращения применяется ременная передача, иногда фрикционная и даже цепная. Возможно решение и с отсутствием передаточных механизмов, где патрон или ведущий центр насаживается на вал электрического двигателя.

Ведомый и ведущий центры должны размещаться на одной оси, иначе заготовка будет вибрировать. При этом должны выполняться такие условия: фиксация, центровка и вращение. В лобовых станках применяется только ведущий центр. Фиксация заготовки в этом случае совершается при помощи планшайбы или кулачкового патрона.

Раму принято собирать из металлических профилей или уголков, а может состоять из деревянного бруска. В любом случае должно быть обеспечено жёсткое крепление ведущего и ведомого центров. Раму проектируют так, чтобы задняя бабка при настройке могла свободно перемещаться вдоль оси. Упор для резца также должен перемещаться.

После установки необходимого положения следует создать жесткую фиксацию всех элементов самодельного мини токарного станка. От цели работы, типа и размеров обрабатываемых заготовок зависят конечные габариты и форма агрегатов конструкции. Зависимо от назначения станка, также подбирается мощность и разновидность электропривода, который передаёт вращающейся детали нужное усилие. Он должен иметь характеристики, которые соответствуют испытываемой нагрузке.

Коллекторные двигатели для устойчивой работы электроприводом подходят меньше всего. При отсутствии нагрузок обороты неконтролируемо увеличиваются, и под действием экстремальной центробежной силы заготовка может вылететь из фиксаторов, что является очень опасным. Возможно применение таких моторов с редуктором, которые ограничивают бесконтрольный разгон заготовки. А вот в процессе вытачивания миниатюрных деталей с малой массой беспокоиться не о чем.

Для обработки заготовки, которая имеет диаметр 10 и ширину 70 сантиметров, рекомендуется применять асинхронный электродвигатель с мощностью больше 250 Вт. Такая разновидность электроприводов имеет устойчивость частоты вращения при нагрузках, и у них нет экстремального возрастания частоты вращения при отсутствии нагрузки и высокой массе вращаемой заготовки.

С другой стороны без использования ременной передачи, а при применении вала двигателя как части ведущего центра, внутри электромотора подшипники претерпевают нагрузку, на которую они не рассчитаны. Подшипники вала рассчитаны исключительно на нагрузку, что приложена под прямым углом, а в изготовленных своими руками миниатюрных токарных станках получается, что присутствует ещё и усилие, что направлено вдоль вала и провоцирует быстрое разрушение подшипников электродвигателя.

Поэтому вы можете скомпенсировать продольную силу. Необходимо сделать с обратной стороны вала упор, где имеется технологическое углубление. Зависимо от конструктивных особенностей двигателя следует найти в его задней части опору, сделать аналогичное углубление и поместить шарик необходимого размера между ней и торцом вала. Упор должен хорошо прижимать шарик к валу, в противном случае толку от подобного подшипника не будет.

Ведомый центр бывает вращающимся или неподвижным. Он размещается на задней бабке станка. Если центр является неподвижным, то его изготавливают из обыкновенного болта, заточив конец резьбовой части под конус. В бабке также имеется внутренняя резьба. Тогда при вращении заострённого болта можно прижимать заготовку между центрами.

Ход болта составляет 20-30 миллиметров, остальное расстояние выставляют перемещением по направляющей оси задней бабки. Отшлифованный заострённый болт, что выступает ведомым центром, перед работой необходимо смазать машинным маслом для избегания дымления заготовки, как показано на видео о токарных станках.

Изготовление токарного станка

Своими руками токарный станок может собрать каждый умелец. Он характеризуется простотой в производстве и надежностью в работе. На нем вы сможете изготавливать и протачивать детали, а также затачивать режущий инструмент и обтачивания металлических изделий, проведения работ с костью, пластмассой и деревом, создания деревянных сувениров и предметов быта, а также при ремонте машины.

Находясь дома, у вас получится сделать своими руками токарный станок лучкового вида. Он является многофункциональным и простым в применении. А легкость заменяемости стальных элементов гарантирует длительный срок службы такого оборудования и его возможности переключения на работу с различным материалом. К двум деревянным стойкам, что выпилены предварительно, прикрепите болты и завинтите гайками.

Такие стойки способны укрепить конструкцию и предотвратить расшатывание деревянных стоек. Следите, чтобы отверстия для выбранных болтов подходили, и чтобы резьба гаек являлась соответствующей. Чтобы в процессе работы не шатались резец и стамеска, их принято укреплять подручником, который представляет собой две дощечки, что соединены между собой при помощи клеевого состава или винтовым способом под прямым углом.

В обязательном порядке нижняя дощечка должна иметь скошенный угол и полоску из железа, предотвращающую деформацию стамески в процессе движения. Горизонтальную дощечку в свою очередь оснащают прорезью для контроля движения подручника и управления им для наиболее качественной работы. Чтобы подручник имел возможность вращаться свободно, в основании заготовки делают вдоль ее поверхности отверстия для завинчивания пробойника.

Деревянную заготовку, требующую обработки, привинтите плотно гайками, деталь благодаря этому закрепляется крепко и двигается свободно. Теперь изготовленный своими руками мини токарный станок готов к эксплуатации, однако не думайте, что детали следует обрабатывать только в одну сторону. Самодельный токарный станок позволяет вращаться детали в разные стороны для достижения оптимальной формы предмета и возможности будущего декорирования.

Читать еще:  Подобрать обои к серому ламинату

Для изготовления токарного станка своими руками вы можете взять маломощный двигатель (250-500 Вт), который имеется в наличии, или купить ранее использовавшийся мотор по недорогой цене. Хорошим вариантом будет применение электродвигателя от швейной машинки. Достаточно посмотреть фото самодельных токарных станков, чтобы в этом убедиться! Заднюю и переднюю бабку можно изготовить самостоятельно.

Шлифовальные и абразивные круги насаживаются на выступающий конец вала движка. При их помощи самодельный токарный станок сможет выполнять, кроме заточки инструмента, полировку или шлифовку поверхностей. Таким образом, токарный станок в быту – это просто незаменимая вещь при разноплановой обработке металла и древесины.

Если установить вместо шлифовальных кругов специальный переходник со сверлильным патроном, тогда такой станок получится использовать для сверловки отверстий и фрезеровки пазов в изделиях. К слову сказать, помимо деревянных реек, для изготовления рамы можно использовать набор сортового металла – уголки, швеллеры, балки и листовой материал. Под небольшой токарный станок вы можете приспособить шлифмашину или обычную электродрель.

Теперь вы узнали о предназначении и использовании токарных станков в домашнем хозяйстве. Не зря же это оборудование прошло такой длинный путь развития! Самостоятельно можно изготовить простейшие миниатюрные токарный станки, которые, тем не менее, успешно справляются с поставленными перед ними задачами, будь-то обработка, шлифовка или выточка деталей нужных размеров из дерева или металла.

Как сделать токарный станок по дереву

Своими руками можно сделать многое из того, что считается невозможным. Для этого нужно иметь свободное время, понятную инструкцию и большое желание. Приходя в магазин, мы иногда видим множество вещей, начиная с милых сувениров из дерева и кончая необходимыми деревянными деталями и декоративными элементами, которые хотелось бы приобрести, но в одних случаях это слишком дорого, в других – не совсем то, что надо. А ведь с помощью токарного станка это можно сделать самостоятельно и в наилучшем виде.

Как работает токарный станок по дереву, узнать несложно – в интернете можно найти сотни описаний на эту тему. Стоит рассказать об этом подробнее.

Принцип работы токарного станка по дереву

В деревообрабатывающей области существует несколько основных направлений токарной работы, исходя из технологии и назначения.

Станки бывают:

  • прессовые;
  • режущие;
  • отделочные;
  • клеильно — сборочные и сушильные.

Для ручной машины, не обладающей большой мощностью, используются специальные приспособления – планшайба, которая снимается, и резцы.

Планшайба нужна, чтобы плотно удерживать деталь и ограничивать её от любого движения. Резец необходим для вытачивания определённой формы изделия.

Основной принцип работы заключается в том, что станок вращает деревянную форму, в то время, как рука мастера регулирует резец. При этом деталь может крепиться двумя способами – в горизонтальном положении между бабками либо только в передней бабке, посредством планшайбы.

Приспособление закреплено на основании (станине) и от того, насколько она устойчива, зависит успешность и безопасность всей работы.

Также ручной станок имеет регуляцию вращения – делать это можно с помощью рычага коробки передач.

Многих интересует, как работать на токарном станке по дереву и какие сложности могут возникнуть у новичков.

Работа на станке

Самая большая сложность возникает в самом начале – это страх. Страх повредить руки, в дальнейшем – испортить деталь, не качественно выполнить работу и т.д. Когда ученик узнаёт машину всё лучше, эти страхи уходят. Не стоит говорить о том, что, в любом случае надо соблюдать технику безопасности и данные инструкции – это и так понятно.

На станке токари выполняют самые разные операции и у них есть свои названия, это: подрезка, отрезание заготовки, обдирка, заготовление шканта, течение.

В этом деле своя техника безопасности и эти правила необходимо соблюдать:

  • нельзя точить из квадрата деталь, не более 30 мм в диаметре;
  • нельзя надавливать на деталь центром бабки (задней);
  • не перегревать центр более 60 0 .

Перед началом работы каждый станок настраивается индивидуально. Подытоживая, можно сказать, что главное для новичка – это строго выполнять все указания мастера, своего непосредственного учителя.

В быту токарное приспособление может понадобиться в любой момент, даже одна недостающая деталь может испортить настроение и за ней придётся идти в магазин. Поэтому многие люди задаются вопросом, как сделать токарный станок по дереву своими руками?

Ещё как можно, более того, мы расскажем, как сделать мини токарный станок по дереву.

Делаем станок сами

  • Для этого понадобится:
  • инструменты – напильник, сварочный аппарат, болгарка и дрель;
  • основание – станина из металлических профилей, двигатель от насоса, стойка передняя – точило большой мощности, стойка задняя – часть дрели, швеллеры, суппорт – устройство для перемещения стола.
  • Также необходимы: ремень (привод, можно автомобильный), полосы из металла (20 мм, 40 мм), крепёж, доска 10 мм, уголок из металла, две трубки с совпадающими вращательными осями.

А теперь самое главное – как сделать токарный станок по дереву.

Порядок действий

  1. Берём подготовленное основание, с одного бока навариваем швеллер, второй закрываем уголком. Точило надо использовать уже обработанное. Ось размещаем высоко, на один из её выходов крепим диски для контроля скорости, на другой – планшайбу.
  2. Для упора конструкции суппорта, надо приварить планку горизонтально. Вся стойка приваривается к станине, посредством уголков.
  3. Шкив (ведущий) можно сделать из патрона дрели, остальные шкивы выпиливаются из двойной фанеры, из древесины делается и планшайба. Не забывайте сделать в ней отверстия для крепления заготовок.
  4. Станину из металла ставим на опоры и впереди, где находится передняя бабка, устраиваем площадку для электродвигателя.
  5. Двигатель нужно прикрепить к двигающейся планке – это делается для того, чтобы менять натяжение ремня.

Что можно сделать из дерева на токарном станке? Всё, что захотите.

Изделия на токарном станке

Это могут быть деревянные предметы утвари, например, скалки, деревянные лопатки, подсвечники, шкатулки, кружки и тарелки, декоративные элементы для домашнего интерьера, жалюзи, шахматы, детали мебели и многое другое.

Как сделать токарный станок по дереву своими руками

Токарный станок по дереву своими руками

Качественная обработка деревянных заготовок – довольно сложная работа, которая выполняется на специальном оборудовании. Но, зачастую, домашние мастера не могут позволить себе тратить много денег на дорогостоящий прибор, который нужен для разовой работы. Да и профессиональные рабочие предпочитают собрать такую машину самостоятельно. В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева быстро и без особых хлопот.

Собственноручно сделанное устройство не будет уступать по качеству фирменной машине для токарной обработки дерева, ведь каждую деталь можно подобрать самостоятельно. Кроме того, используя подручные материалы при изготовлении токарного станка по дереву своими руками, вы значительно сэкономите свой бюджет.

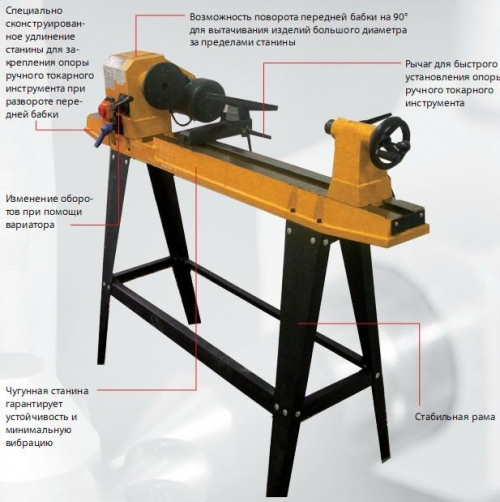

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Передняя и задняя бабки позволяют надежно закрепить обрабатываемый элемент. В отличие от передней, задняя является подвижной.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

Устройство токарного станка по дереву

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Возможности станка

Деревообрабатывающие машины для работы с массивом являются универсальными, так как позволяют выполнить большое количество операций. Изготовив токарный станок по дереву, вы сможете осуществить полный спектр работ по механической обработке древесины:

  • сверление;
  • создание пазов;
  • фигурная обточка;
  • обработка торцов.

Домашний мастер при грамотной сборке мини токарного устройства для работы по дереву сможет изготавливать не только функциональные предметы мебели (ножки для столов, стойки, элементы для лестничных перил), но также декоративные элементы. Даже с помощью простой машины можно сделать красивую посуду, подарочные шкатулки и детские игрушки. А сделав фрезерный станок по дереву своими руками, вы сможете изготовить и более сложные фигурные изделия из дерева.

Обработка дерева на токарном станке

Материал и комплектующие

Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки. Некоторые мастера применяют двигатели от машинок для заточки ножей, но найти рабочий мотор от стиральной машины гораздо проще. Для приведения механизма в действие потребуется также комплект приводных ремней.

Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.

Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.

Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:

  • сверлильный аппарат;
  • напильники и наждачная бумага;
  • УШМ (болгарка) и набор дисков для резки металла;
  • сварочный аппарат.

Также следует подготовить шурупы, болты и гайки для крепежа элементов.

Основание, рама и шпиндельная коробка

Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.

Именно на станину будут крепиться привод, передняя и задняя бабки, а также подручник, поэтому к ее устройству следует отнестись внимательно.

Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.

Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию. Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.

Читать еще:  Дома из пенополистирольных блоков Строение из пенопласта

Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.

Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора. Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

Подручник

Данный элемент конструкции необходим для фиксации резцов по дереву. Так как подручник имеет непосредственный контакт с руками рабочего, огрехи в его изготовлении могут привести к серьезной травме.

Надежная самоделка изготавливается из прочного уголка шириной 5 см. Длина подручника рассчитывается по формуле 1/4 от длины основания.

Для изготовления понадобятся также 2 уголка меньшего размера, две трубки разного диаметра, небольшая стальная пластина и винт. Два уголка свариваются вместе так, чтобы посередине осталось 3-4 см расстояния. С одного края приваривается трубка большего диаметра с отверстием под прижимной винт, в которую будет вставляться подручник. На торцы уголков устанавливается пластина с отверстием под винт. Это – крепежный элемент к основанию станка.

Сам подручник (уголок) сваривается с трубой меньшего диаметра. Готовая деталь вставляется в держатель и фиксируется болтами.

Изготовить токарный станок по дереву просто — нужно лишь немного времени и терпения!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Токарный станок из дрели своими руками – инструкция с чертежами, фото и видео

Токарный станок из дрели, сделанный своими руками, позволит сэкономить на приобретении нескольких обрабатывающих устройств специализированного типа. Далеко не всем мастерам требуется серьезное оборудование, так как частенько появляется необходимость в проведении несложных токарных работ в домашних условиях. В таких случаях может весьма кстати оказаться простой самодельный станок, процесс изготовления которого мы разберем в данной статье.

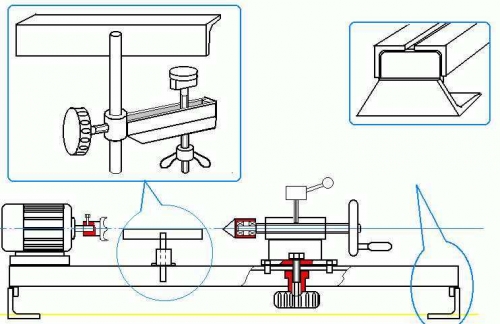

Общая схема самодельного токарного станка

Использование токарного станка из электрической дрели

Токарные станки, в которых в качестве привода используется электрическая дрель, выпускаются и в промышленных условиях. Такие устройства несложно найти на современном рынке. Самостоятельно изготавливают токарный станок из дрели для того, чтобы сэкономить, поскольку стоит такое серийное оборудование недешево.

Затратив совсем немного времени и подобрав для изготовления такого устройства комплектующие, многие из которых, скорее всего, просто пылятся в вашей мастерской, вы получите в свое распоряжение станок, позволяющий выполнять токарную обработку заготовок из древесины и даже металла.

Сделать станок из дрели своими руками при кажущейся сложности его конструкции не составит большого труда для большинства домашних умельцев. При этом функциональные возможности этого устройства будут во многом зависеть от того, какие материалы и комплектующие вы подберете.

Разбираемся в устройстве токарного оборудования

В конструкции любого токарного станка можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Это основа устройства, отвечающая за надежное крепление его составных элементов и их точное расположение друг относительно друга. Данный элемент токарного оборудования, кроме того, обеспечивает его устойчивость. Стационарные агрегаты обладают массивной станиной, которая располагается на специальных ножках. Для настольных станков, которые можно легко переносить в любое удобное место, станина выполняется в более легком весе.

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства. В процессе выполнения обработки данный узел станка надежно фиксируют. На стационарных моделях токарных агрегатов данный узел является неподвижным, он выполнен заодно со станиной.

Это подвижный узел станка, отвечающий за фиксацию и прижим заготовки к патрону при ее обработке в центрах. Свободно передвигаясь по направляющим станины, задняя бабка позволяет устанавливать и обрабатывать на токарном станке детали различной длины. Очень важным требованием к данному конструктивному элементу является его идеальная соосность по отношению к шпиндельному узлу.

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

Вариант исполнения станка с металлической станиной из квадратной трубы. При закреплении станины болтами к прочному верстаку можно получить весьма устойчивую конструкцию, которая позволит работать с металлом.

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом. Если расстояние от торца опорной поверхности подручника до обрабатываемой заготовки будет большим, токарный резец будет очень сложно удержать. Инструмент может просто вырвать из рук оператора, что приведет к серьезным травмам.

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск станины для своего токарного приспособления. Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Вариант станка с деревянной станиной

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

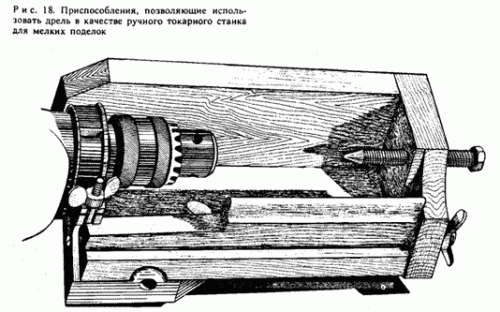

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными. Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками. Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке.

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Довольно простой вариант токарного станка с деревянной станиной. Такого рода конструкция вряд ли позволит работать с металлом, но для обработки дерева вполне сгодится.

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

Читать еще:  Утепление бетонного пола первого этажа

На самодельном токарном станке из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Дополнительные приспособления

Функциональные возможности самодельного токарного агрегата можно значительно расширить, если оснастить его дополнительными насадками и приспособлениями. К таким возможностям, в частности, относятся:

  • нанесение краски на вращающуюся деталь, что позволяет получать очень интересные узоры;
  • выполнение на заготовке спиральных насечек;
  • намотка трансформаторов и др.

Если изготовить для станка на основе дрели специальную приставку, которая называется копир, можно будет производить в домашних условиях целые партии идентичных деталей, используя один шаблон. Очень важно еще на этапе проектирования самодельного станка предусмотреть все варианты его применения, чтобы сразу учесть это в его конструкции.

Резюмируя все вышесказанное, стоит отметить, что технические возможности вашего самодельного токарного устройства могут быть очень впечатляющими. Важно правильно разработать конструкцию такого станка и подобрать для его изготовления качественные и надежные комплектующие.

Токарный станок из дрели своими руками – инструкция с чертежами, фото и видео

Токарный станок из дрели, сделанный своими руками, позволит сэкономить на приобретении нескольких обрабатывающих устройств специализированного типа. Далеко не всем мастерам требуется серьезное оборудование, так как частенько появляется необходимость в проведении несложных токарных работ в домашних условиях. В таких случаях может весьма кстати оказаться простой самодельный станок, процесс изготовления которого мы разберем в данной статье.

Общая схема самодельного токарного станка

Использование токарного станка из электрической дрели

Токарные станки, в которых в качестве привода используется электрическая дрель, выпускаются и в промышленных условиях. Такие устройства несложно найти на современном рынке. Самостоятельно изготавливают токарный станок из дрели для того, чтобы сэкономить, поскольку стоит такое серийное оборудование недешево.

Затратив совсем немного времени и подобрав для изготовления такого устройства комплектующие, многие из которых, скорее всего, просто пылятся в вашей мастерской, вы получите в свое распоряжение станок, позволяющий выполнять токарную обработку заготовок из древесины и даже металла.

Сделать станок из дрели своими руками при кажущейся сложности его конструкции не составит большого труда для большинства домашних умельцев. При этом функциональные возможности этого устройства будут во многом зависеть от того, какие материалы и комплектующие вы подберете.

Разбираемся в устройстве токарного оборудования

В конструкции любого токарного станка можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Это основа устройства, отвечающая за надежное крепление его составных элементов и их точное расположение друг относительно друга. Данный элемент токарного оборудования, кроме того, обеспечивает его устойчивость. Стационарные агрегаты обладают массивной станиной, которая располагается на специальных ножках. Для настольных станков, которые можно легко переносить в любое удобное место, станина выполняется в более легком весе.

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства. В процессе выполнения обработки данный узел станка надежно фиксируют. На стационарных моделях токарных агрегатов данный узел является неподвижным, он выполнен заодно со станиной.

Это подвижный узел станка, отвечающий за фиксацию и прижим заготовки к патрону при ее обработке в центрах. Свободно передвигаясь по направляющим станины, задняя бабка позволяет устанавливать и обрабатывать на токарном станке детали различной длины. Очень важным требованием к данному конструктивному элементу является его идеальная соосность по отношению к шпиндельному узлу.

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

Вариант исполнения станка с металлической станиной из квадратной трубы. При закреплении станины болтами к прочному верстаку можно получить весьма устойчивую конструкцию, которая позволит работать с металлом.

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом. Если расстояние от торца опорной поверхности подручника до обрабатываемой заготовки будет большим, токарный резец будет очень сложно удержать. Инструмент может просто вырвать из рук оператора, что приведет к серьезным травмам.

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск станины для своего токарного приспособления. Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Вариант станка с деревянной станиной

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными. Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками. Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке.

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Довольно простой вариант токарного станка с деревянной станиной. Такого рода конструкция вряд ли позволит работать с металлом, но для обработки дерева вполне сгодится.

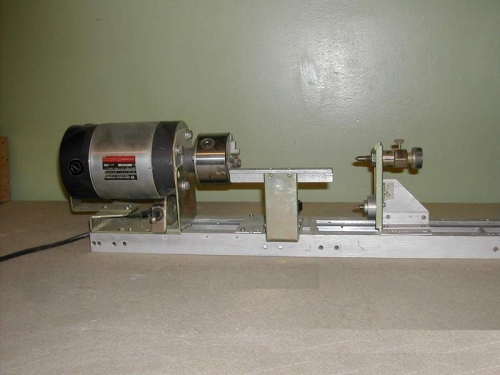

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На самодельном токарном станке из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Дополнительные приспособления

Функциональные возможности самодельного токарного агрегата можно значительно расширить, если оснастить его дополнительными насадками и приспособлениями. К таким возможностям, в частности, относятся:

  • нанесение краски на вращающуюся деталь, что позволяет получать очень интересные узоры;
  • выполнение на заготовке спиральных насечек;
  • намотка трансформаторов и др.

Если изготовить для станка на основе дрели специальную приставку, которая называется копир, можно будет производить в домашних условиях целые партии идентичных деталей, используя один шаблон. Очень важно еще на этапе проектирования самодельного станка предусмотреть все варианты его применения, чтобы сразу учесть это в его конструкции.

Резюмируя все вышесказанное, стоит отметить, что технические возможности вашего самодельного токарного устройства могут быть очень впечатляющими. Важно правильно разработать конструкцию такого станка и подобрать для его изготовления качественные и надежные комплектующие.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
