Токарные деревянные станки с копиром

Токарный станок по дереву с копиром: цены и характеристики

Токарные станки — это специализированное оборудование, применяемое для изготовления изделий из дерева. Именно на таком станке делают ножки для мебели, дверные ручки, балясины и другие изделия из дерева. Существует множество моделей современных токарных станков, имеющих разную стоимость.

Модели токарных станков по дереву

Существует большое количество разных моделей токарных станков, их можно разделить на такие виды:

Стандартные станки, в зависимости от изделия, обработка на таком устройстве производится в центре, в специальном патроне или планшайбе. В конструкцию оборудования входит электродвигатель, стальной каркас, резцы, патроны и система управления.
Копировальные инструменты, с их помощью производят однотипные изделия из дерева, в больших количествах. Аппараты с ручным управлением стоят дешевле и будут выгодным вариантом для небольших производств.
Фрезеровальные станки, на них обработка дерева делается вдоль оси изделия. Работа делается с помощью фрезы и циркулярной пилы.
Станки для витых каннелюр, на оборудовании можно осуществлять стандартные операции, а также фигурную нарезку на боках изделий. Электронное управление значительно облегчает работу, а возможность одновременной обработки двух изделий, повышают производительность и экономит время.

Копировальный токарный станок по дереву Proma DSL-1200

Токарный станок предназначен для обработки деревянных изделий, вытачивания профилей и декоративных деталей. Характерная особенность аппарата — наличие двух резцов. Один устанавливается на люнете и служит для обработки круглых заготовок, снимает до 10 мм материала за один проход. При помощи этого резца можно делать круглые заготовки разных диаметров. Настройки выставляются на специальном приспособлении.

Второй резец установлен в копировальной каретке и вытачивает детали по копиру. Оригинальное крепление, позволяет быстро подготовить станок к работе.

Для изготовления длинных изделий в комплект поставки входит люнет, который крепится на направляющие штанги, как опора и исключает прогиб длинной заготовки. Установив планшайбу, станок позволит обрабатывать многогранные изделия.

Характеристики:

Напряжение — 380В .
Максимальная длинна детали — 1200 мм.
Высота центра — 215 мм.
Масса — 395 кг.
Размеры — 2105х1000х1225 мм.

Цена — 255803р.

4-х шпиндельный копировальный токарный станок Т4М-0

Модель Т4М-0, оснащается горизонтальным шлифовальным блоком, который способен обрабатывать 4 заготовки одновременно по копиру (кружевные ножки столов и стульев, музыкальных инструментов).

Особенности токарного станка:

Литая станина и сбалансированные части, позволили избежать вибрации, повысив скорость обработки больших заготовок.
Вал устанавливается автоматически в начале цикла и возвращаться в исходную позицию, после завершения обработки.
Пневматический зажим на шпинделях.
Регулируемая скорость подачи валов.
Плавная регулировка скорости вращения шпинделя с помощью блока.

- Напряжение — 380В .
- Максимальная длинна детали — 1200 мм.
- Высота центра — 235 мм.
- Масса — 1850 кг.
Размеры — 2300х1200х1950 мм.

Двигатель на 7,3 кВт.
Инвентарное управление скоростью вращения.
Расширение рабочего пространства до 1500 мм.

Цена — 49700р.

Копировальный токарный станок по дереву CL-1201

Станок CL-1201 применяется на обрабатывающих производствах, для вытачивания округлённых изделия с диаметром до 1200 мм и обработки деталей цилиндрической формы. Широкие возможности по обработке обеспечивают фиксаторы: планшайба, патрон, центры.

Особенности токарного аппарата:

Тяжёлый шпиндель, оснащается устройством управляющим скоростью вращения, что позволяет качественно обрабатывать заготовки исходя из массы, габаритов, вида древесины.
Шпиндель может менять направление вращения, обеспечивая хорошую обработку древесины любой плотности.
Управление и настройка токарного станка осуществляется с переносного пульта, который по желанию пользователя может размещаться на передний или задней колонне.
Устойчивость станка обеспечивается станиной, изготовленной из стали, а задние колонны из чугуна. Чем достигается минимальная вибрация во время работы и повышается качество обработки.
Основание позволяет обрабатывать заготовки длинной до 1270 мм, а для увеличения можно использовать дополнительные секции до 1270 мм.
Механизм для копирования входит в базовую поставку, что значительно расширяет возможности.
Фрезерная приставка позволяет производить продольные пазы по всей длине заготовки.
Мобильный суппорт перемещается по всей поверхности детали. Управление осуществляется маховиком. Глубина обработки регулируется рычагом
С помощью задней бабки, увеличивается точность обработки деталей большой длинны.
Степень защиты станка IP54, двигатель надёжно защищён от перегревов и перегрузок, а электронные детали от воздействия влаги и пыли.

В стандартную комплектацию входят:

Копир и держатель для шаблонов.
Опора для ножа 254 мм.
Механизм для нанесения спиральных каналов.
Крепёжная шайба 254 мм.
Вращающийся центр.
2 прямых резца
Подставка для долот.
Мобильный люнет.
Устройства для регулирования скорости шпинделя.

Цена — 153588р.

Копировальный токарный станок по дереву CL-1201A

Аппарат производится австрийской компанией Stomana, которая занимается поставкой оборудования уже более 20 лет. Устройство предназначено для обработки древесины и округления изделий длинной до 1270 мм, из материала разной плотности. Копировальное устройство поставляется в базовой конфигурации, с его помощью выпускаются изделий по образцу.

Особенности токарного станка:

Система подачи суппорта идёт в стандартной комплектации и значительно расширяет возможности по производству деталей по шаблону.
Тяжёлый шпиндель оснащается цифровой системой регулировки вращения, что облегчает обработку деталей любого размера.
Фрезеровка спиральных каналов входит в стандартные функции.
Станина выполнена из стали, а задняя колонна из чугуна. Что гарантирует минимальную вибрацию и устойчивость при выполнении работ.
С помощь фрезерной приставки, возможно, вытачивание на всей площади заготовки.
Устройство регулировки вращения, обеспечивает настройку скорости шпинделя от 0 до 4000 об/мин. Что позволяет выбрать лучший режим для древесины разной плотности.

В комплект поставки токарного станка входит:

Копир и подставка для шаблонов.
Опора для ножа.
Механизм для нанесения спиральных каналов.
Вращающейся центр.
Ведущий центра диаметром 20 мм.
Крепёжная шайба.
2 резца.
Подставка для люнета.

Копировальный токарный станок по дереву КТФ-7

Токарное устройство КТФ-7 используется для обработки дерева на неподвижных и вращающихся заготовках. Оборудование использует дисковый инструмент для фрезерования, что увеличивает производительность и срок службы. Эта схема позволяет получить детали, которые нельзя изготовить на обычном токарном станке:

Профильные многогранники.
Поверхности с винтовым профилем.
Профильные канавки на изделии.

Работа на токарном устройстве производится по шаблону с автоматической подачей заготовки, в два захода. При прямом движении происходит черновая обработка, при обратном — чистовая. Полуавтоматическая работа повышает производительность и количество неровностей на поверхности дерева при обработке. Устройство оборудовано креплением под ручную фрезу.

Характеристики:

Напряжение — 380В.
Максимальная длинна детали — 1200 мм.
Высота центра — 215 мм.
Масса — 740 кг.
Размеры — 2100х900х1049 мм.

Токарные станки по дереву

Устройство токарных станков для деревообработки схоже по основным параметрам с оборудованием по металлообработке. У них так же есть передняя и задняя бабки, суппорт, шпиндель с резцами. От назначения оборудования зависят его масса, оснащение дополнительными приспособлениями и автоматизированными системами управления.

Устройство деревообрабатывающего токарного станка

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления – резцы и съёмная планшайба.

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву. Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

Токарный станок по дереву с копиром

Классификация деревообрабатывающих станков

Много разновидностей оборудования используется в деревообрабатывающей отрасли. Основными признаками, по которым производится классификация – это технологический процесс и особенности конструкции.

Различное по конструкции оборудование для проведения одних и тех же операций может различаться по технологии работы.

Обрабатывающие 1 или много предметов;
Количество потоков;
1-координатные или 4-координатные;
По количеству шпинделей;
По траектории перемещения обрабатываемого материала;
По характеру подачи.
По цикличности.

Токарный станок по дереву с копиром

Схема работы на токарно-копировальном станке такова:

Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир.
Обкатной ролик движется по внешней стороне копира.
За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Читать еще: Расстояние между столбами забора

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Классификация

Токарные станки делятся на:

центровые, имеющие механизированную подачу. Есть возможность выполнять на этом оборудовании работы с применением ручных режущих инструментов (при установке на станине специального подручника). Продолговатый кусок древесины удерживается шпинделем и подвижной задней бабкой. Продольная подача суппорта механизирована. На этих станках можно работать с копиром. При работе с короткими лёгкими заготовками крепление задней бабкой может не использоваться. При обработке внутренней стороны деревянной детали креплением служит планшайба. Движущимися элементами в рабочем режиме на этих токарных станках являются резцы, перемещающиеся вдоль обрабатываемого куска дерева и вращающийся шпиндель.
лоботокарные станки используются для производства деталей на плоской широкой деревянной основе. Красивая многоуровневая резьба, барельефы, горельефы – это то, что можно произвести на станках, работающих с широкой планшайбой, на которой и крепится заготовка. Работа проводится только на лицевой части детали. Остальная доработка будет проходить в ручном режиме.
круглопалочные обрабатывают дерево, придавая ему форму с круглым сечением. При работе на этом оборудовании заготовки не вращаются и не движутся. Единственными движущимися деталями станка являются головки с резцами. Есть и станки в этой группе для обработки длинных изделий. Тогда в них будет подача заготовок вальцами под резцы.

Придание формы дереву происходит при вращении обрабатываемого материала и применении режущего инструмента.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см.
Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки.
Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механическую подачу суппорта, оснащённого приставным лобовым устройством:

станина на 2 тумбах;
передняя и задняя бабки;
суппорты;
шпиндель, вращаемый 2-скоростным двигателем;
клиноременная передача, соединяющая 3-ступенчатую коробку передач с мотором;
шкив, закреплённый на шпинделе, приводит в движение продольный суппорт;
резцы крепятся в поворотном держателе;
основной – поперечный и дополнительный – продольный суппорты задают направление хода резцов.

При работе ручными резцами необходимо на направляющие станины устанавливать подручник. Суппорт на этом этапе обработки отводится за пределы рабочей зоны до упора.

Лобовое устройство также имеет поворотный держатель. Используется это приспособление для обработки заготовок с диаметром до 60 см, закрепляемых с одной стороны на планшайбе, соединённой со шпинделем, и фиксируется задней бабкой станка. При обработке короткой заготовки зажим может не использоваться, что упрощает внутреннюю обработку деталей.

Скорость срезания кромки дерева в разных точках разная, что определяется удалённостью резца от оси вращения. Наиболее наглядно это прослеживается при работе с копиром. Частота вращения шпинделя определяется по диаметру обрабатываемого древесного материала и его прочности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Токарные станки по дереву

Все товары категории Токарные станки

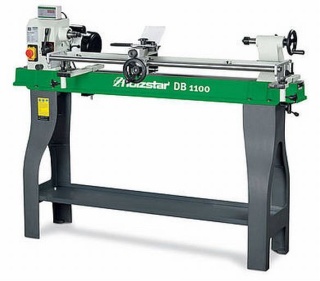

Макс. рабочий диаметр, мм — 358, макс. рабочая длина, мм — 1100, скорость вращения шпинделя — 500-2000

Макс. рабочий диаметр, мм — 306, макс. рабочая длина, мм — 900, скорость вращения шпинделя — 500-2000

Предназначен для обработки древесины резцом, на нем можно выполнить: точение цилиндрических, конических и фасонных поверхностей, внутреннее точение и сверление, торцевание, отрезку и прорезание канавок, обработку плоских поверхностей на планшайбе. Имеет литую чугунную станину, два подручника для обработки длинных и коротких заготовок, комплект инструментов и приспособлений. Наличие системы блокировок обеспечивает безопасную эксплуатацию. Станок смонтирован на подставке, которая позволяет устанавливать его на столе или на специальной подставке.

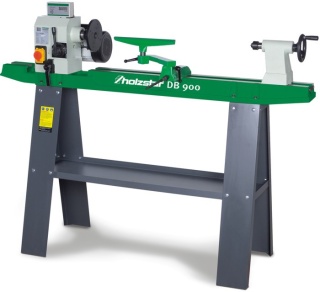

Самый маленький токарный станок HOLZSTAR — это мини-станок DB450. Несмотря на небольшие размеры, DB450 имеет чугунную станину и обеспечивает отличное качество обработки. Его главная особенность — высокая скорость вращения шпинделя. Идеальное назначение этого станка — изготовление мелких деревянных деталей.

Предназначен для профильной обработки ( получение многогранников, винтовых поверхностей, канавок) на вращающихся и неподвижных изделиях с механической подачей суппорта по копиру.

Предназначен для точения и профильной обработки ( получение многогранников, канавок) на неподвижных изделиях с механической подачей суппорта по копиру. Станок основан на принципе фрезерования древесины вращающимся дисковым инструментом или ручным фрезером.

Станок предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с использованием ручной подачи суппорта.

Предназначен для профильной обработки вращающихся и неподвижных тел, в том числе и винтовых поверхностей.

Станок токарно-фрезерный с копиром для производства витых (спиральных) каннелюр с дополнительной секцией.

Станок предназначен для точения изделий из древесины в центрах, в патроне или планшайбе при помощи подручника. Работает с 4-мя скоростями вращения и даже при обработке крупных изделий обеспечивает оптимальную производительность. Модель CL-1200A оснащена автоподачей суппорта от 0 до 3м/мин. с плавной регулировкой.

Станок подходит для изготовления балясин, ножек для стульев и столов, а так же мелкоштучные деталей

Мощный и производительный токарный станок по дереву с бесступенчатым регулированием и цифровой индикацией оборотов шпинделя, передвижной поворотной передней бабкой и литой чугунной подставкой.

Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с использованием ручной подачи суппорта.

Станок токарно-фрезерный с копиром для производства витых (спиральных) каннелюр.

Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с использованием ручной подачи суппорта по копиру. Применяется в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.

На сайте Станкофф.RU вы можете купить токарные станки по дереву ведущих производителей: Griggio, Holzstar, Rojek, ZMM Stomana и других китайских, российских, тайваньских производителей. В наличии и под заказ более 30 моделей токарных станков по дереву по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Назначение и характеристики

Оборудование для выполнения токарных операций по дереву имеет пониженную мощность и массу по сравнению с металлообрабатывающими устройствами, но обладает не меньшей функциональностью. Токарные деревообрабатывающие станки, предлагаемые компанией Станкофф.RU, находят применение как в небольших домашних мастерских, так и на крупных предприятиях, нуждающихся для изготовления продукции в точеных элементах из древесины.

Потребность купить токарный станок по дереву из нашего каталога имеют мастера, деятельность которых связана с созданием деталей для производства столярных изделий, мебели, декоративных отделочных элементов и сувениров. В качестве заготовки обычно используются детали цилиндрической формы или брус со сглаженными углами. При вращательном движении заготовки и поступательной подаче режущего инструмента производится обработка материала с применением одной из основных операций:

продольная, осевая или лобовая обрезка и обточка заготовок;
сверление отверстий и фигурная профильная расточка;
изготовление проемов и пазов;
нарезание резьбы;
обработка торцовых частей деталей, закругление углов;
шлифовка поверхности.

В зависимости от модификации и технологического оснащения токарные станки по дереву применяются для изготовления деталей сложной конфигурации или используются при создании простой бытовой утвари, элементов отделки и сувениров. Обработка дает возможность производить изделия симметричной цилиндрической или конической формы с применением обтачивания наружной и внутренней поверхности элемента. Настольные токарные станки по дереву отличаются от напольных моделей по нескольким параметрам и обладают:

более низкими показателями мощности и количеством оборотов электродвигателя;
ограниченными предельными размерами обрабатываемой заготовки;
упрощенным способом переключения скорости вращения;
ограниченным набором дополнительных приспособлений.

Конструкция и принцип работы оборудования для токарных работ

Устойчивое основание токарного станка по дереву смонтировано на литой чугунной станине, которая обеспечивает стабильность при работе за счет компенсации производимых устройством вибраций. На раме закреплены стойки передней и задней бабки, расположены суппорт и электромотор. В моделях с электрическим приводом двигатель закрывает кожух из алюминия. Механизмы оборудования не подвержены перегреву, поэтому станок не имеет системы подачи охлаждающей жидкости.

Читать еще: Торфяные таблетки для рассады описание

На передней бабке установлена рабочая головка со специальным устройством для фиксации режущего инструмента. Шпиндель соединен с приводным шкивом, который передает энергию движения от электродвигателя. Сменные планшайбы для фиксации заготовки имеют разный размер для возможности выполнять работу с деталями различного диаметра. Перед закреплением заготовки на шпинделе в торцах болванки высверливаются отверстия, необходимые для фиксации детали. Это помогает сделать вращение вала более равномерным.

Токарный станок для деревообработки при желании комплектуется рядом дополнительных приспособлений, позволяющих значительно расширить возможности оборудования при работе с древесиной:

наборы резцов, патронов и адаптеров;
копировальное устройство;
оснащение вариаторной передачей для плавного регулирования скорости;
комплектом опор для предотвращения прогиба заготовок.

Разновидности станков для токарной деревообработки

Настольные токарные станки по дереву выпускаются с ручным способом управления, но обычно имеют устройство для регулировки скорости вращения шпинделя. Набор резцов и съемные планшайбы дают возможность расширить число выполняемых операций по деревообработке при отсутствии стационарно установленного суппорта.

Станки для токарных работ по дереву классифицируют на основе способа обработки, метода закрепления заготовок и установки режущего инструмента:

Центровой. Подача механизированная, задняя бабка подвижна. Установка специального подручника позволяет применять ручные виды режущего инструмента. Заготовки с небольшим весом удерживаются шпинделем без участия задней бабки. При обработке внутренней поверхности деталь закрепляется при помощи планшайбы. Подвижные резцы перемещаются вдоль заготовки при вращении шпинделя. Имеется возможность работу по копиру.
Лоботокарные. Оснащены широкой планшайбой для закрепления заготовки. Используются для черновой обработки лицевой части плоских деревянных деталей. Применяются для изготовления декоративных элементов в виде барельефов и сложной многоуровневой резьбы. Чистовая обработка поверхности производится в ручном режиме.
Круглопалочные. Используются для обработки деревянных болванок с круглым сечением. Работа производится при движении головки с закрепленным режущим инструментом и полной неподвижности обрабатываемой детали. В моделях станков, допускающих применение длинномерных заготовок, подача материала выполняется с использованием специальных вальцов.

Токарные станки по дереву с копиром

Токарные станки по дереву с копиром, представленные на нашем сайте, могут работать по заранее изготовленному шаблону или применять в качестве образца готовое изделие. При использовании двухмерного или трехмерного формата производится изготовление точной копии детали, создание шаблонной гравировки или элементов декоративной отделки. Применение разнообразных сменных насадок и копирующих головок дат возможность получать точные дубликаты при тиражировании шаблонов со сложной криволинейной формой.

Точность воспроизведения данных токарно-копировальным станком по дереву зависит от технологического устройства оборудования. При постоянной вибрации невозможно выполнить качественную обработку деревянной заготовки, поэтому надежная и устойчивая станина является одной из определяющих характеристик при выборе агрегата. Жесткая конструкция позволяет исключить появление люфта и обеспечивает стабильное качество результата.

Применение ручного инструмента не гарантирует высокую точность копий при наличии опыта и профессионального мастерства оператора. Полностью автоматизированный агрегат с числовым программным управлением исключает риск получения брака по причине неопытности сотрудника. Современное оборудование не допускает отклонений в траектории движения режущего органа и производит качественные дубликаты с большой скоростью, способствуя эффективной работе на производствах с поточным изготовлением деревянных изделий. Токарный копир с ЧПУ отличается гибкостью в настройке рабочих режимов и применяется для тиражирования по шаблону деталей со сложным рельефом поверхности.

При выборе профессионального или домашнего токарного станка по дереву следует учесть следующие технические характеристики оборудования:

Расстояние между центрами и до станины должно позволять выполнение обработки деталей с запланированными размерами.

Частоту вращения шпинделя выбирают в зависимости от предполагаемой точности и качества готового изделия.

Результат обработки деревянных деталей на токарных станках во многом зависит от характеристик материала, диаметра заготовок, качества расходного инструмента и комплектации дополнительным оборудованием.

Особенности токарного станка по дереву с копиром

Оборудование типа токарных станков по дереву с копиром для изготовления множества деталей в серийном производстве. Как сделать копир своими руками.

Токарные станки – специальное оборудование, которое применяется для обработки различных деталей из дерева. Именно на них производятся мебельные ножки, балясины, дверные ручки. Токарные станки по дереву с копиром служат для создания серии одинаковых изделий посредством резания.

Классификация токарных станков с копиром

Станки нашли широкое применение в деревообрабатывающей промышленности. Важными аспектами классификации являются технологичность процессов и конструктивные особенности. Представлено много разных моделей, разделить которые можно на четыре категории:

Классические. В виде режущего инструмента используется резец. Станки не рассчитаны для крупного серийного производства.
Копировальные. Работают по шаблонам, которые облегчают задачу при создании однотипных вариантов. В мелкосерийном производстве востребованы модели с ручным типом управления.
Фрезеровальные. Получили востребованность в изготовлении объемных и плоских заготовок.
С ЧПУ. Агрегаты с числовым программным управлением требуются в массовом режиме при поставке дорогостоящих моделей.

Копировальные токарные станки по дереву оснащены улучшенными характеристиками, поэтому востребованы для применения в мастерских.

Классическая конструкция станка

Станки оборудованы усложненной системой конструкций. К ним относятся модели с ЧПУ, осуществляющие работу в автоматизированном режиме. Такие аппараты получаются при пользовании чертежами и копировальным устройством. Классическая конструкция заключается в пяти узлах:

Главным элементом выступает станина из металла, отдельные детали соединяют посредством сварки. Станина имеет разную высоту, поэтому при создании самодельного станка выбирается именно этот параметр.
Передняя, задняя бабка нужны для хранения коробки, привода и электромотора. Задняя фиксирует заготовку, чтобы получить габаритные по длине детали.
Электрический мотор и привод вращают заготовку.
Упор для инструмента нужен для наиболее качественной работы. Место реза защищено для исключения возможности получить травмы.
Ведущий, ведомый центры крепят деталь.

Самодельный токарный станок-копир по дереву дает возможность осуществлять качественную резку заготовок не хуже производственных моделей.

Самодельный токарно-копировальный станок по дереву своими руками

Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.

Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.

Необходимые инструменты

Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:

Ручной фрезер.
Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
Болты.
Упорные бруски.
Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.

Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.

Элементы конструкции

Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:

Станина.
Передняя, задняя бабка.
Электрический двигатель.
Ведущий, ведомый центр.
Упор для оснастки.

На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.

Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.

Этапы изготовления

Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:

Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.

Особое внимание уделяется изготовлению копира. Он выступает главным отличием токарного станка от копировального.

Как сделать копир для токарного станка?

Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:

Основным узлом является лишний в мастерской ручной фрезер.
Для его установки требуется поверхность из фанеры.
Делаются отверстия и ставятся бруски для крепления.
Крепятся бруски саморезами, которые надежно фиксируют устройства.
Для резания заготовки, площадка должна с легкостью двигаться по станине.
При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.

Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.

Установка элементов конструкции

Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.

Рекомендуется обратить внимание на несколько советов:

Ось для движения инструмента устанавливается параллельно оси заготовки.
Совпадение линий трубы и оборудования является важным плюсом.
Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира.
Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия.
Бруски несущей поверхности должны легко двигаться и скользить. Если они будут шататься, то конструкцию придется делать заново.

Читать еще: Теплица из пвх трубы своими руками видео

Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.

Горизонтальные бруски

Установка горизонтальных брусков – значимый аспект при изготовлении токарного станка с копиром.

Брус совмещается с шаблоном требуемой заготовки.
Для создания бруса используется профиль 7х3 мм и фиксируется саморезами к стойкам, которые установлены на станине вертикально.
Верхняя часть должна стоять параллельно с осями, располагаясь с ними на едином уровне.
Если копировальная система не востребована на данный момент, то брусок откидывается на край агрегата и можно использовать оборудование непосредственно по назначению.
Вертикальный упор для фрезы делается из тонкой фанеры. Для максимально прочной конструкции можно взять стальные листы.
Упор создан для перемещения при затачивании. Он определяет положение для пользователя, поэтому фиксировать его следует максимально надежно.
Особую задачу выполняет толщина. При тонком упоре станок лучше скопирует шаблон.

Если для самодельного копира выбрана фанера, то обязательно она должна сниматься. Благодаря этому можно убрать копир при повреждении и заменить его.

Шаблон

Заключительным, но немаловажным элементом токарного копира выступает копировальный шаблон. Делается он легко, а конфигурация варьируется от заготовки.

В качестве материала выбирается фанера или плита ОСП.
Наносится контур изделия.
Размеры сопоставляются с указанными.
Электролобзиком вырезается нужная деталь.
Края обрабатываются шлифовальным аппаратом или наждачкой.
Шаблон закрепляется на горизонтальной стойке саморезами.

С помощью чертежей можно беспроблемно сделать надежный, производительный и функциональный токарный прибор по дереву с копиром. Потребуется совсем мало времени и терпения.

Недостатки рассматриваемого устройства

Наравне с многочисленными достоинствами, копир имеет небольшие недостатки. Среди них:

Рабочая поверхность направляется руками, потому что при работе она может заклинить или перекоситься.
Копировать возможно несложные детали.
Для перемещения инструмента рекомендуется выбирать винтовой тип передач.
Для универсальных качеств фрезу рекомендуется заменить на циркулярную пилу.

Таким образом, для копирования сложных деталей лучше устанавливать промышленные виды оборудования. В мастерские подойдут самодельные варианты.

Техника безопасности при работе с токарно-копировальным станком

Соблюдение советов специалистов при работе с токарным копировальным станком даст возможность избежать многочисленных неприятных ситуаций и повреждений:

Всегда проверяйте крепления элементов и защитных деталей.
Со станка необходимо убирать лишние предметы.
Инструменты должны лежать на своих местах.
Режущий инструмент проверяется на правильность заточки и исправную конструкцию.
Подача оснастки осуществляется плавно и без нажима, только после набора полной частоты вращения.

При возникновении любых неисправностей рекомендуется обратиться к специалисту или тщательно осмотреть все узлы.

Токарный станок по дереву с копиром: цены и характеристики

Модели токарных станков по дереву

Существует большое количество разных моделей токарных станков, их можно разделить на такие виды:

Стандартные станки, в зависимости от изделия, обработка на таком устройстве производится в центре, в специальном патроне или планшайбе. В конструкцию оборудования входит электродвигатель, стальной каркас, резцы, патроны и система управления.
Копировальные инструменты, с их помощью производят однотипные изделия из дерева, в больших количествах. Аппараты с ручным управлением стоят дешевле и будут выгодным вариантом для небольших производств.
Фрезеровальные станки, на них обработка дерева делается вдоль оси изделия. Работа делается с помощью фрезы и циркулярной пилы.
Станки для витых каннелюр, на оборудовании можно осуществлять стандартные операции, а также фигурную нарезку на боках изделий. Электронное управление значительно облегчает работу, а возможность одновременной обработки двух изделий, повышают производительность и экономит время.

Копировальный токарный станок по дереву Proma DSL-1200

Характеристики:

Напряжение — 380В .
Максимальная длинна детали — 1200 мм.
Высота центра — 215 мм.
Масса — 395 кг.
Размеры — 2105х1000х1225 мм.

Цена — 255803р.

4-х шпиндельный копировальный токарный станок Т4М-0

Особенности токарного станка:

Литая станина и сбалансированные части, позволили избежать вибрации, повысив скорость обработки больших заготовок.
Вал устанавливается автоматически в начале цикла и возвращаться в исходную позицию, после завершения обработки.
Пневматический зажим на шпинделях.
Регулируемая скорость подачи валов.
Плавная регулировка скорости вращения шпинделя с помощью блока.

- Напряжение — 380В .
- Максимальная длинна детали — 1200 мм.
- Высота центра — 235 мм.
- Масса — 1850 кг.
Размеры — 2300х1200х1950 мм.

Двигатель на 7,3 кВт.
Инвентарное управление скоростью вращения.
Расширение рабочего пространства до 1500 мм.

Цена — 49700р.

Копировальный токарный станок по дереву CL-1201

Особенности токарного аппарата:

Тяжёлый шпиндель, оснащается устройством управляющим скоростью вращения, что позволяет качественно обрабатывать заготовки исходя из массы, габаритов, вида древесины.
Шпиндель может менять направление вращения, обеспечивая хорошую обработку древесины любой плотности.
Управление и настройка токарного станка осуществляется с переносного пульта, который по желанию пользователя может размещаться на передний или задней колонне.
Устойчивость станка обеспечивается станиной, изготовленной из стали, а задние колонны из чугуна. Чем достигается минимальная вибрация во время работы и повышается качество обработки.
Основание позволяет обрабатывать заготовки длинной до 1270 мм, а для увеличения можно использовать дополнительные секции до 1270 мм.
Механизм для копирования входит в базовую поставку, что значительно расширяет возможности.
Фрезерная приставка позволяет производить продольные пазы по всей длине заготовки.
Мобильный суппорт перемещается по всей поверхности детали. Управление осуществляется маховиком. Глубина обработки регулируется рычагом
С помощью задней бабки, увеличивается точность обработки деталей большой длинны.
Степень защиты станка IP54, двигатель надёжно защищён от перегревов и перегрузок, а электронные детали от воздействия влаги и пыли.

В стандартную комплектацию входят:

Копир и держатель для шаблонов.
Опора для ножа 254 мм.
Механизм для нанесения спиральных каналов.
Крепёжная шайба 254 мм.
Вращающийся центр.
2 прямых резца
Подставка для долот.
Мобильный люнет.
Устройства для регулирования скорости шпинделя.

Цена — 153588р.

Копировальный токарный станок по дереву CL-1201A

Особенности токарного станка:

Система подачи суппорта идёт в стандартной комплектации и значительно расширяет возможности по производству деталей по шаблону.
Тяжёлый шпиндель оснащается цифровой системой регулировки вращения, что облегчает обработку деталей любого размера.
Фрезеровка спиральных каналов входит в стандартные функции.
Станина выполнена из стали, а задняя колонна из чугуна. Что гарантирует минимальную вибрацию и устойчивость при выполнении работ.
С помощь фрезерной приставки, возможно, вытачивание на всей площади заготовки.
Устройство регулировки вращения, обеспечивает настройку скорости шпинделя от 0 до 4000 об/мин. Что позволяет выбрать лучший режим для древесины разной плотности.

В комплект поставки токарного станка входит:

Копир и подставка для шаблонов.
Опора для ножа.
Механизм для нанесения спиральных каналов.
Вращающейся центр.
Ведущий центра диаметром 20 мм.
Крепёжная шайба.
2 резца.
Подставка для люнета.

Копировальный токарный станок по дереву КТФ-7

Профильные многогранники.
Поверхности с винтовым профилем.
Профильные канавки на изделии.

Характеристики:

Напряжение — 380В.
Максимальная длинна детали — 1200 мм.
Высота центра — 215 мм.
Масса — 740 кг.
Размеры — 2100х900х1049 мм.
